Správná volba podkonstrukce

V předchozích dílech našeho průvodce odvětrávanými fasádami jsme si představili princip fungování odvětrávaných fasád, jejich hlavní přínosy i základní zásady kotvení. Věnovali jsme se také rozdílům mezi jednoduchým a vícenásobným upevněním nenosných systémů a podrobně rozebrali správný výběr a montáž fasádních hmoždinek, svorníkových kotev a chemických kotevních systémů.

V tomto pokračování se zaměříme na další klíčový prvek fasádního systému – nosnou podkonstrukci. Ukážeme si, jak zvolit vhodný materiál a proč správné provedení pevných a kluzných bodů hraje zásadní roli pro bezpečnost, funkčnost i dlouhodobou životnost celé fasády.

Ochrana proti korozi: Co říkají normy

V České republice se návrh a provádění kotvení odvětrávaných fasád řídí především požadavky příslušných evropských norem převzatých do soustavy ČSN a technickou dokumentací konkrétních fasádních systémů. Pro konstrukce z korozivzdorných ocelí je klíčová norma ČSN EN 1993-1-4 (Eurokód 3 - Navrhování ocelových konstrukcí - Část 1-4: Konstrukce z korozivzdorné oceli), která stanovuje pravidla pro navrhování prvků z nerezových ocelí.
Při posuzování vhodnosti nerezových spojovacích prvků se vychází z korozního prostředí a odolnosti použitého materiálu. Norma ČSN EN 1993-1-4 využívá pro hodnocení korozní odolnosti mimo jiné faktor CRF (Corrosion Resistance Factor), který umožňuje stanovit vhodnou jakost korozivzdorné oceli pro dané podmínky prostředí.
Pro běžné aplikace provětrávaných fasád v exteriéru se zpravidla doporučuje použití spojovacích prvků z nerezové oceli A4 (např. AISI 316), zejména tam, kde je požadována dlouhodobá odolnost vůči atmosférické korozi a zvýšenému zatížení vlhkostí nebo znečištěním. Volba konkrétní třídy korozivzdorné oceli by měla vždy vycházet z požadavků projektové dokumentace, místních podmínek a platných norem.

Podkonstrukční systém CROSSFIX®

CROSSFIX® od společnosti EJOT je podkonstrukční systém určený pro odvětrávané fasády. Konzoly používané v tomto systému jsou vyráběny z nerezové oceli A4.

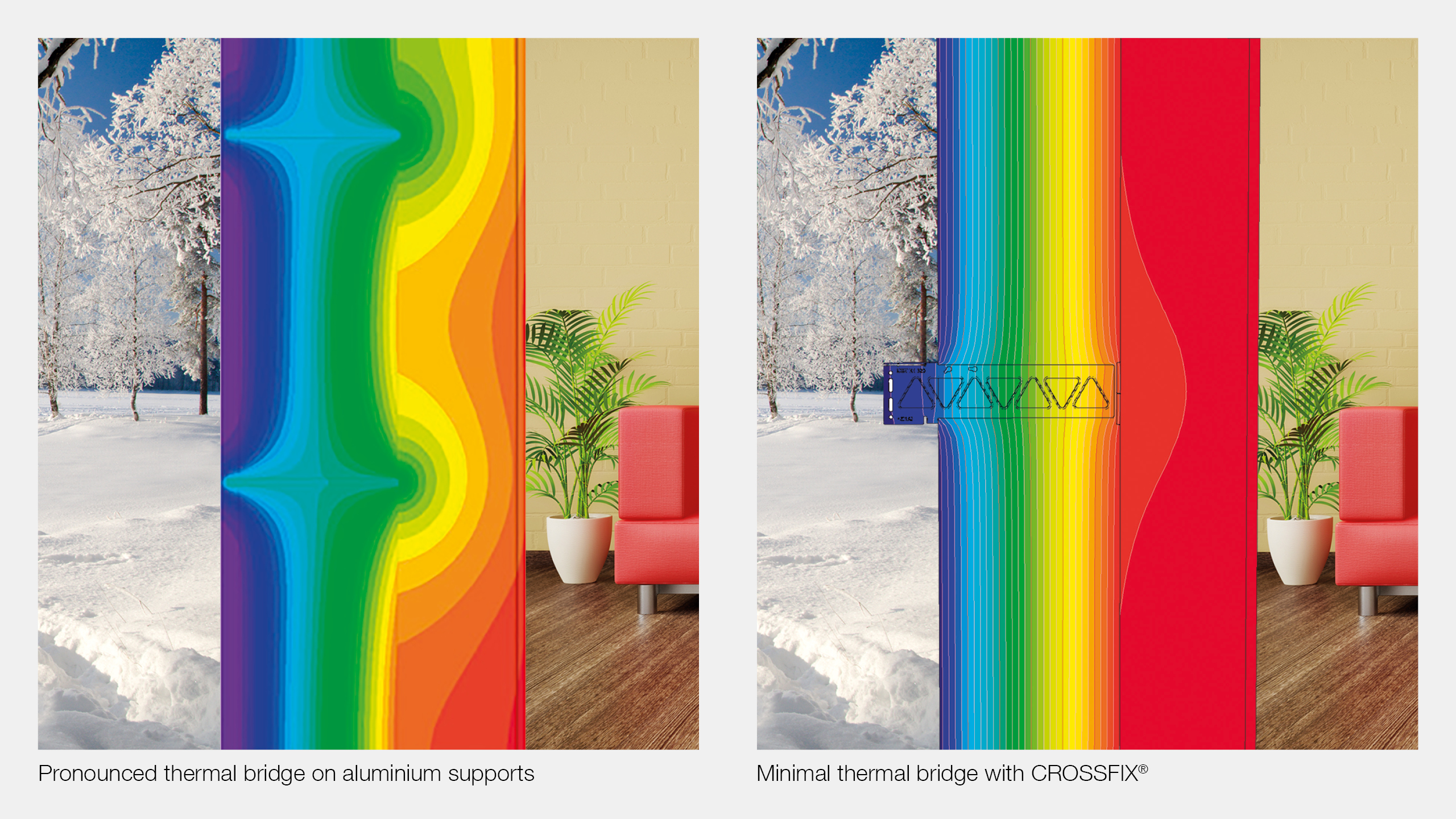

Použitý materiál umožňuje výrazné snížení součinitele tepelných mostů v systému, protože ve srovnání s hliníkem má podstatně nižší tepelnou vodivost. Díky vyšší energetické účinnosti podkonstrukce může být v některých případech snížena potřebná tloušťka tepelné izolace, což vede k menší celkové tloušťce stěny a potenciálně i ke zvětšení využitelné plochy budovy.

Z konstrukčního hlediska je konzola vhodná pro uchycení vodorovných i svislých nosných profilů a lze ji použít pro vytvoření pevných i kluzných bodů. To zajišťuje maximální flexibilitu při montáži.
Vysoká pevnost nerezové oceli navíc umožňuje maximální únosnost, čímž rozšiřuje možnosti návrhu a realizace provětrávaných fasád s předsazeným obkladem.


Montáž s pevným a kluzným bodem

Odvětrávané fasády jsou trvale vystaveny teplotním výkyvům. Používané materiály mají zpravidla rozdílné součinitele teplotní roztažnosti, a proto je nutné již při návrhu konstrukce počítat s možností jejich délkových změn vlivem teploty.

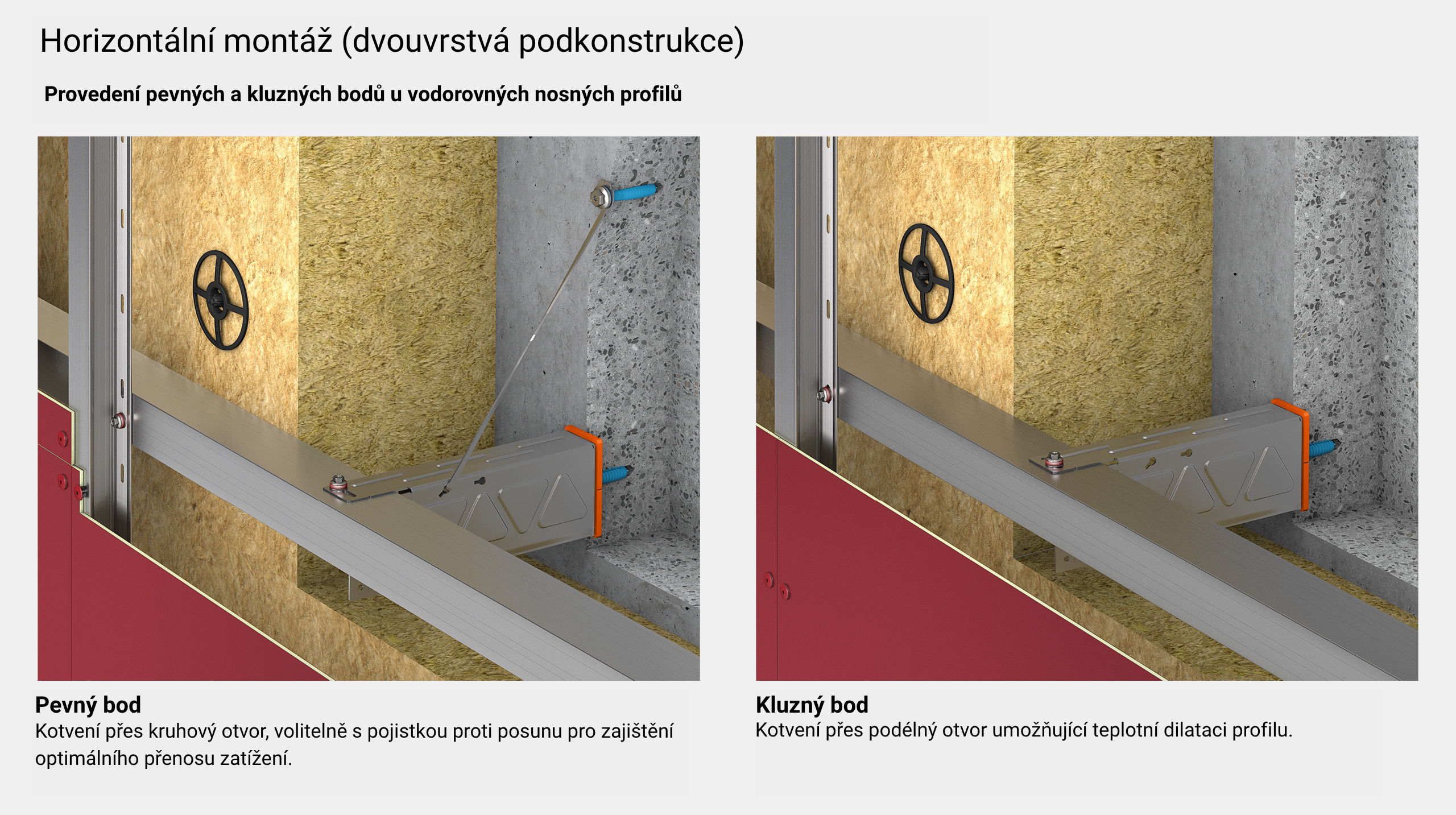

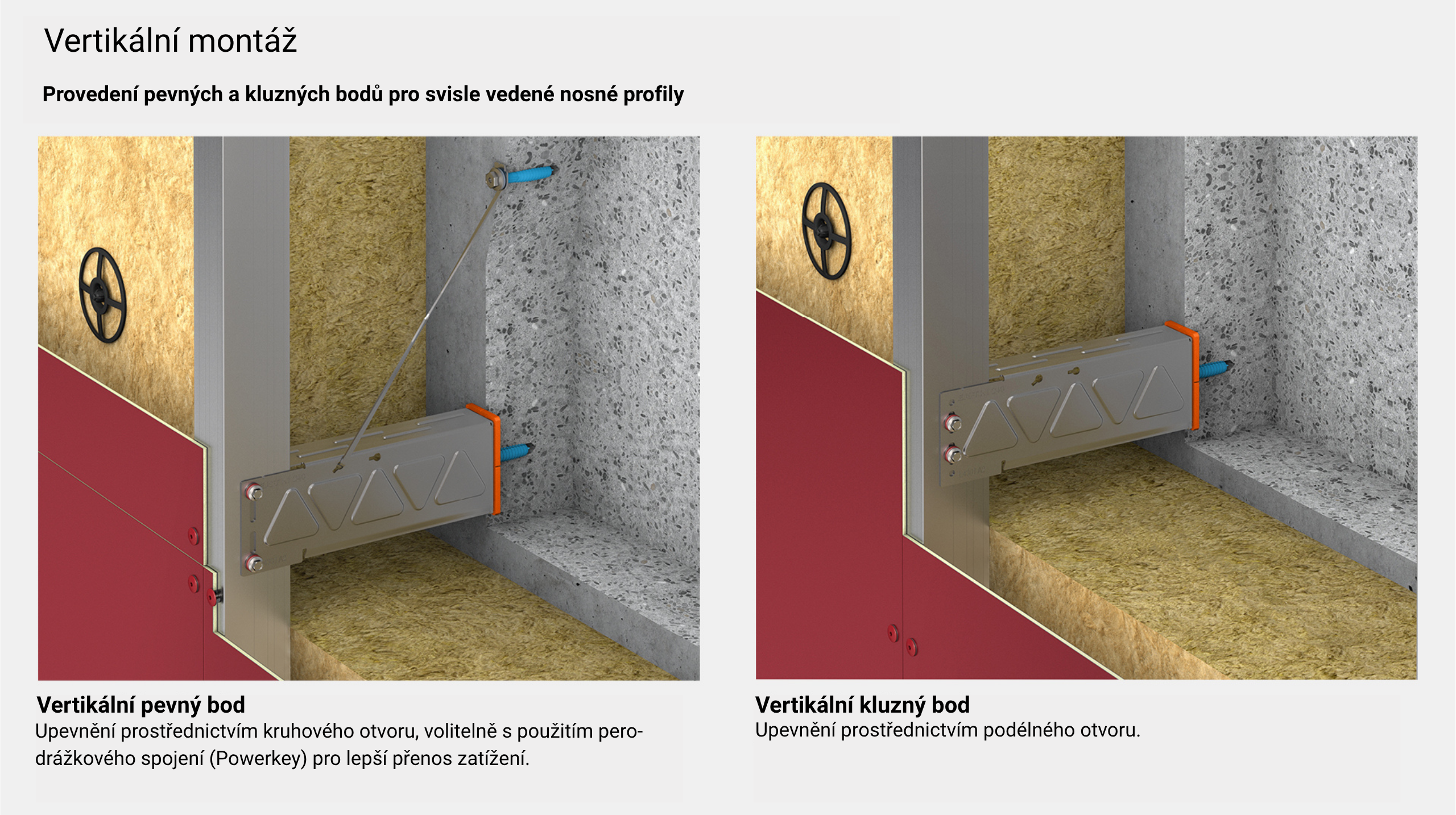

Jeden svislý profil podkonstrukce je k nosné konzole připevněn prostřednictvím kruhového otvoru a vytváří pevný bod. Právě přes tuto konzoli se přenášejí veškerá svislá zatížení, například vlastní hmotnost fasádního obkladu. Všechny ostatní konzoly jsou navrženy jako kluzné body, které přenášejí pouze vodorovná zatížení, zejména zatížení větrem.
U kluzných bodů jsou spojovací prvky umístěny přesně do středu podélného otvoru. Díky tomu se může profil vlivem změn teploty volně smršťovat nebo prodlužovat, aniž by v konstrukci vznikalo nežádoucí vnitřní pnutí. To by mohlo vést k deformacím podkonstrukce a následně k projevům na fasádě, jako jsou vlnění, vyboulení nebo promáčkliny.

Požadavek na beznapěťové kotvení nevyplývá pouze z konstrukčních zásad, technických schválení a montážních předpisů. Je také zásadní pro dlouhodobou funkčnost a výsledný vzhled fasády. Právě tomuto důležitému tématu se bude věnovat další díl našeho průvodce odvětrávanými fasádami.
