Samostatné vs. vícenásobné upevnění: kdy hrozí okamžité selhání?

Při návrhu kotvení zavěšených odvětrávaných fasád se často řeší jeden zásadní detail: co se stane, když selže jeden upevňovací bod?

Rozdíl mezi samostatným a vícenásobným upevněním totiž může rozhodnout o tom, zda konstrukce zůstane dočasně funkční, nebo dojde k jejímu okamžitému pádu.

V našem průvodci zavěšenými odvětrávanými fasádami jsme se již věnovali konstrukci systému, jeho výhodám a základům kotvení.
V této části se zaměříme na specifika upevnění nenosných systémů, mezi které patří i zavěšené odvětrávané fasády.


Nenosný systém

je konstrukce, která nepřispívá ke statické stabilitě budovy. Pokud dojde k selhání kotvení, selže samotná konstrukce, nikoli nosná část budovy.

Patří sem například:

• vzduchotechnické rozvody
• potrubí
• zábradlí
• zavěšené stropy
• zavěšené odvětrávané fasády

Naopak nosné konstrukce (např. ocelové nosníky) přenášejí zatížení celé stavby.

Samostatné vs. vícenásobné upevnění

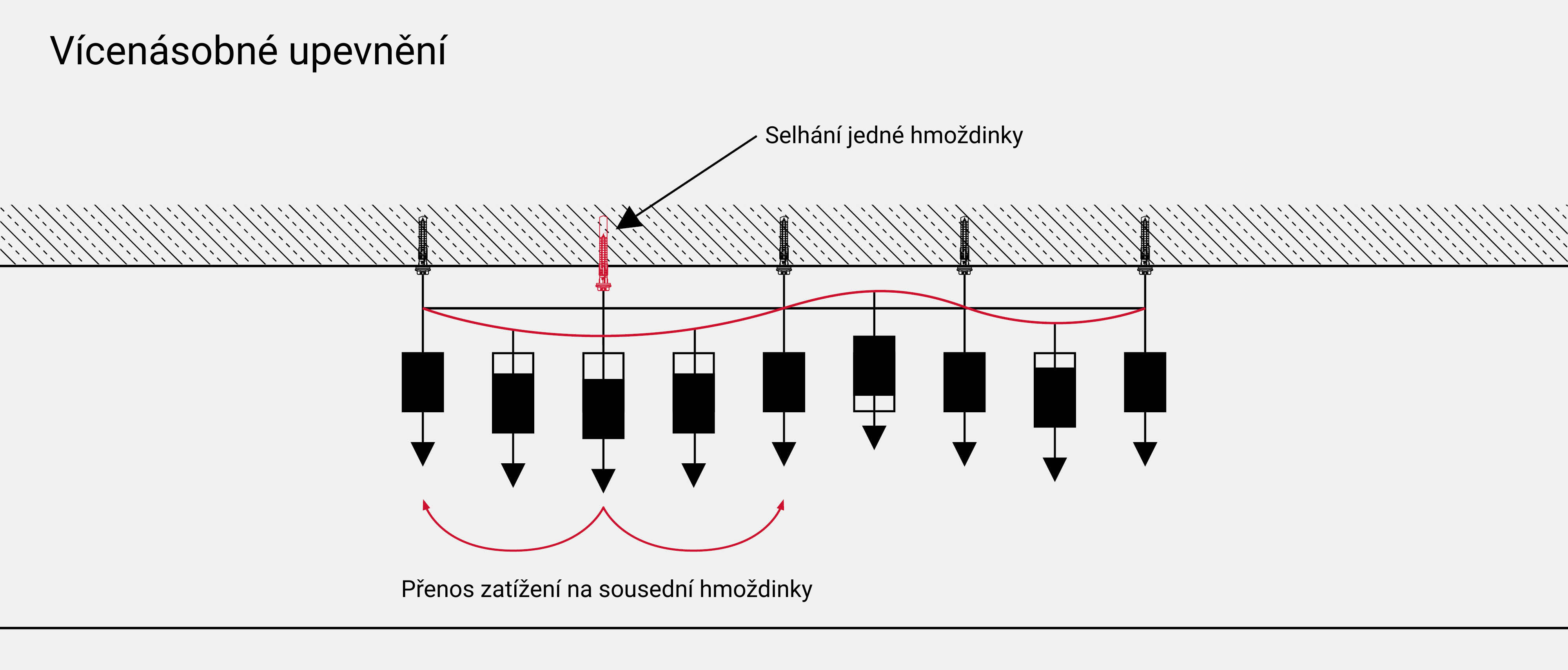

U vícenásobného upevnění se zatížení při selhání jednoho bodu přenáší na ostatní.

To znamená:

• konstrukce nepadá okamžitě
• dochází k přerozdělení sil
• systém zůstává dočasně funkční

Tento typ upevnění vyžaduje minimálně tři vzájemně propojené upevňovací body.

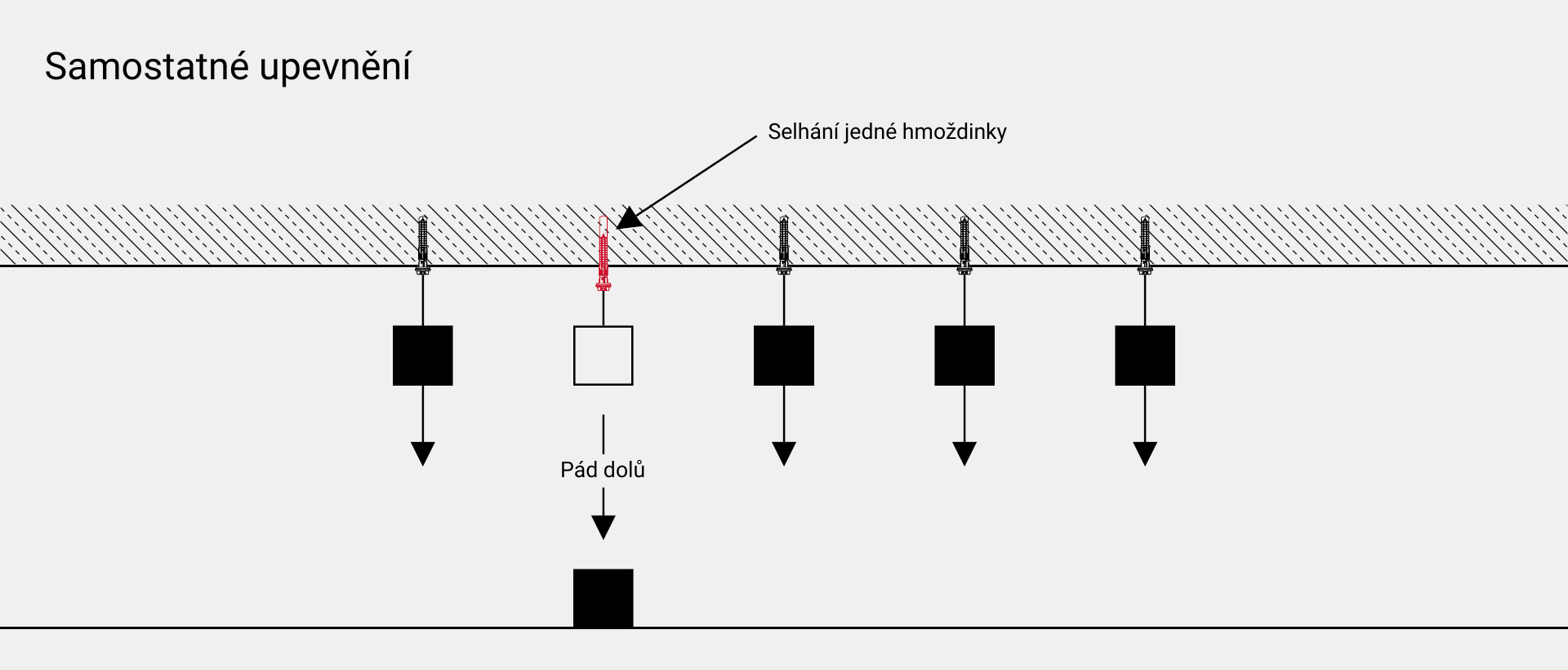

Samostatné upevnění

U samostatného upevnění přenos zatížení neexistuje.

Pokud jeden bod selže:

• dochází k okamžitému selhání celé konstrukce

Tento způsob je proto z hlediska bezpečnosti výrazně citlivější.

Praktická omezení a řešení

V praxi není vždy možné použít vícenásobné upevnění – například:

• u okenních překladů
• u složitých tvarů konstrukce

V těchto případech je nutné použít samostatné upevnění a zvolit správný typ kotvy.


Volba řešení závisí na typu podkladu:

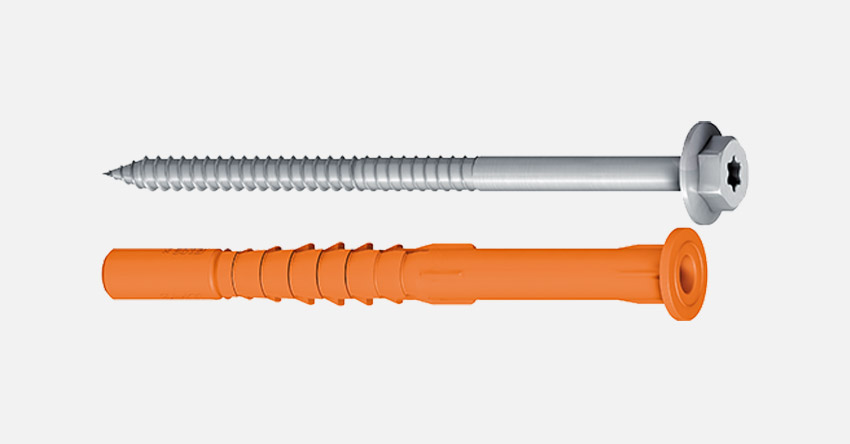

• plastové hmoždinky (často omezené národními schváleními, např. pouze pro beton)
• šroubové kotvy
• injekční kotvy (nejspolehlivější řešení)

V případě zdiva jsou v současnosti injekční kotvy jedinou spolehlivou variantou samostatného upevnění.
Pro dlouhodobou životnost je zásadní použití materiálů z nerezové oceli A4.

Správná volba kotvení je klíčová pro bezpečnost i životnost celé fasády.
Společnost EJOT proto nabízí široké portfolio upevňovacích řešení pro oblast zavěšených odvětrávaných fasád, která zohledňují různé typy podkladů i konstrukčních situací.

V dalším dílu našeho průvodce se zaměříme na správný výběr a montáž plastových fasádních hmoždinek.
