Konstrukční skladba a výhody

Zavěšená odvětrávaná fasáda (VHF) je označení pro vícevrstvou konstrukci obvodové stěny. Nenosný fasádní obklad je upevněn s odstupem od nosné roviny stěny. Vnější zavěšený plášť je zpravidla tvořen menšími jednotlivými prvky, které jsou umístěny před samotnou konstrukcí budovy, která je již vzduchotěsná a tepelně izolovaná. Vnější plášť zavěšené odvětrávané fasády plní dekorativní funkci a zároveň chrání stavební konstrukci před povětrnostními vlivy, jako jsou déšť, sníh, sluneční záření, vítr a kondenzační vlhkost.
První část naší nové poradenské série na téma „Zavěšená odvětrávaná fasáda“ popisuje konstrukční skladbu a výhody této specifické formy fasády.


Konstrukční skladba

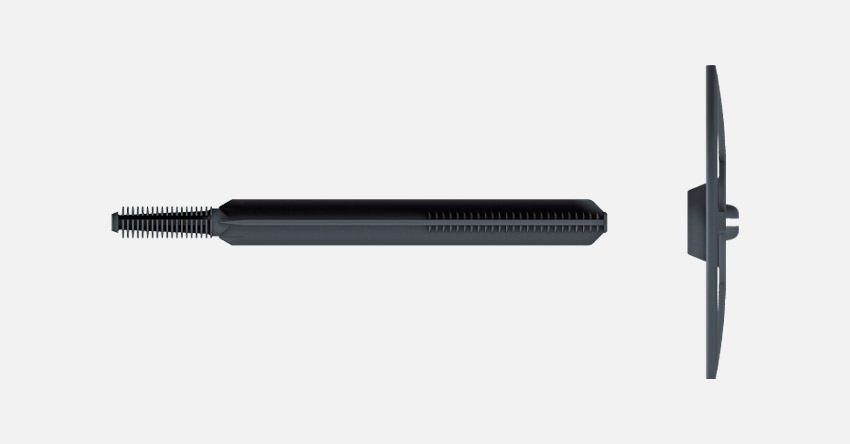

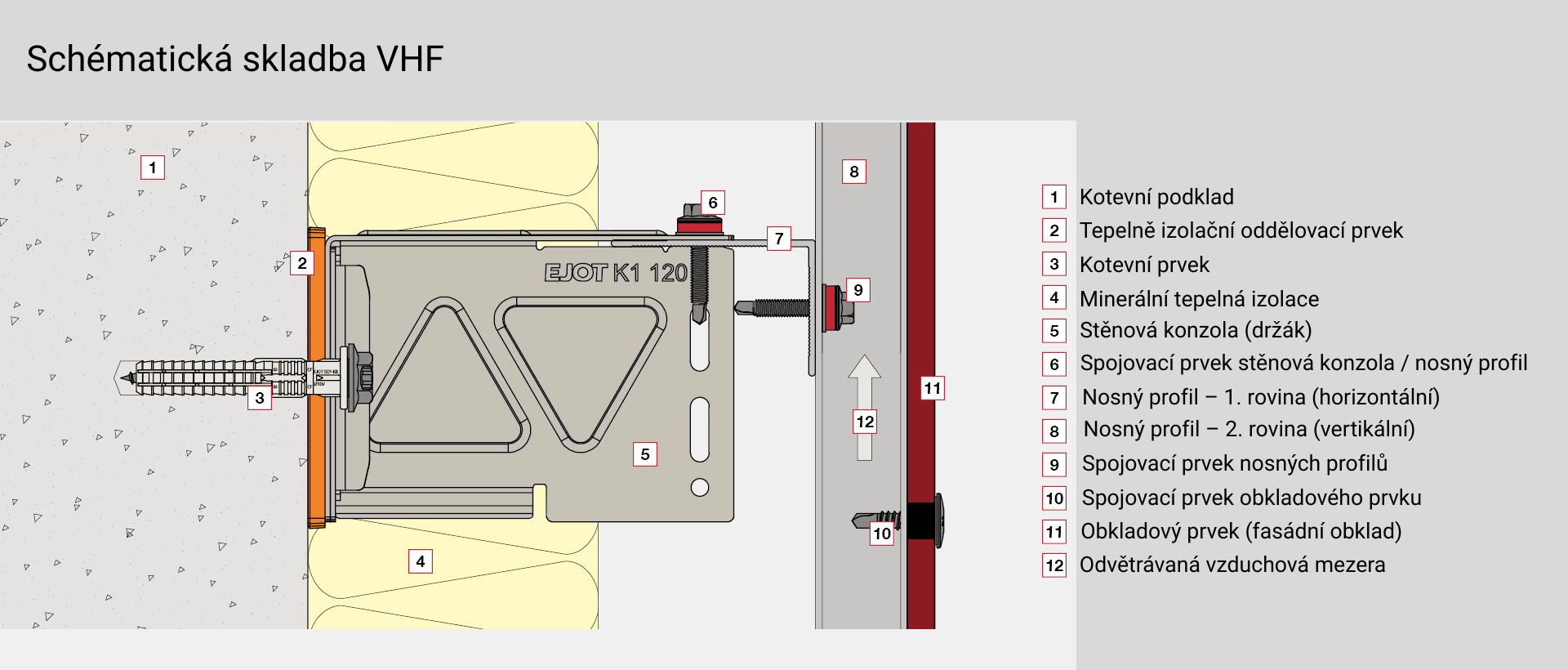

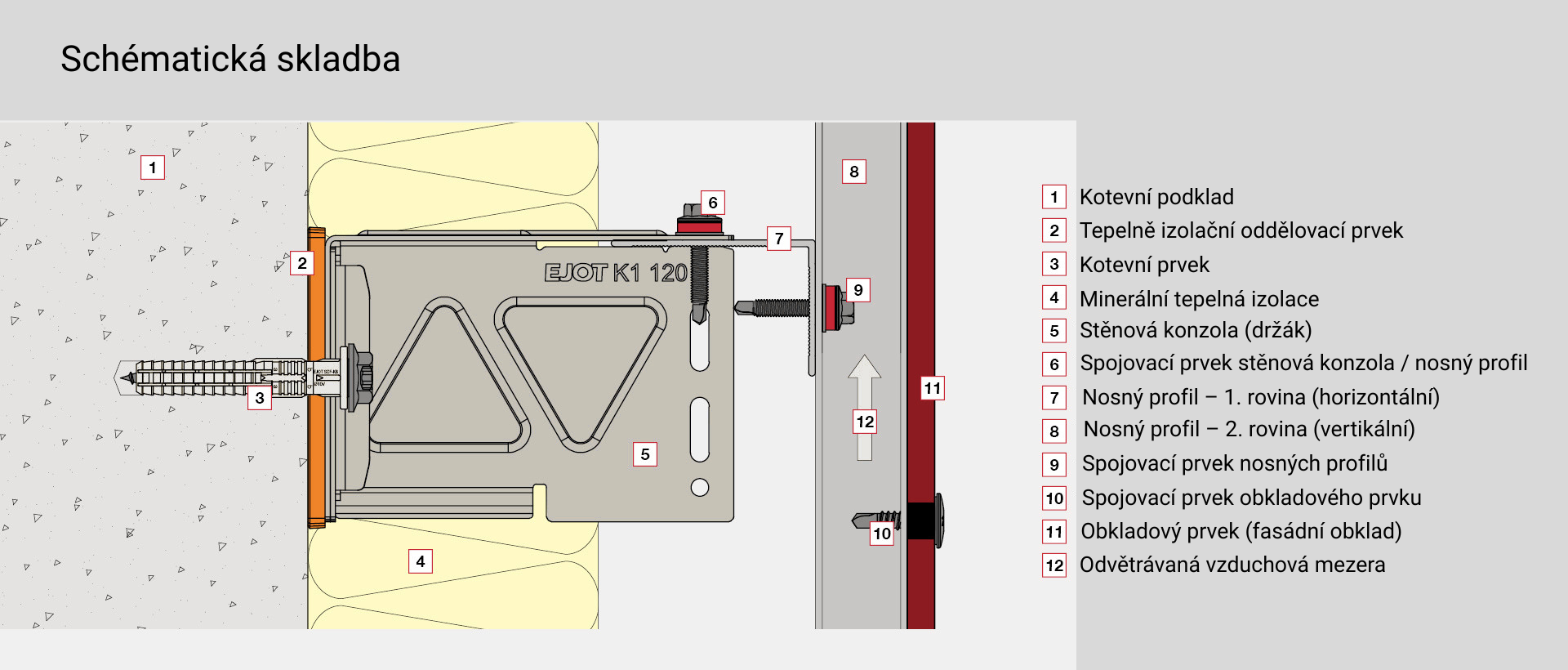

Zavěšená odvětrávaná fasáda je tvořena několika funkčními rovinami. Základ představuje kotevní podklad, ke kterému jsou připevněny stěnové konzoly. V této oblasti je obzvláště důležité použití tepelně‑izolačního přerušovacího prvku mezi nosnou stěnou a konzolou, aby byly v systému minimalizovány tepelné mosty. Následně je instalována minerální tepelná izolace, která se fixuje pomocí izolačních kotev. Poté se pomocí pevných a kluzných bodů kluzně připevňují nosné profily. V závěrečné fázi se na nosné profily upevňuje fasádní obkladový materiál.
Vzniklá odvětrávaná vzduchová mezera mezi obkladovým materiálem a tepelnou izolací dává této fasádní konstrukci nejen její název, ale přináší rovněž zásadní stavebně‑fyzikální výhody.


Výhody VHF

Jednou z mimořádných vlastností zavěšené odvětrávané fasády jsou téměř neomezené architektonické a designové možnosti, které jsou k dispozici investorům a architektům při jejím použití. Kromě hladkých a strukturovaných povrchů lze pomocí VHF realizovat také trojrozměrné tvary, rovné i zakřivené linie a širokou škálu barevných řešení.


Schválení a certifikace

Při kotvení fasádních konstrukcí hraje bezpečnost zásadní roli. Stavebněprávní použitelnost všech kotevních, spojovacích a upevňovacích prvků EJOT je upravena prostřednictvím ETA – Evropského technického posouzení (European Technical Assessment). Od vstupu nařízení o stavebních výrobcích (CPR) v platnost představuje ETA obecně uznávaný doklad o technické použitelnosti stavebního výrobku ve členských státech Evropské unie.
V rámci ETA je hodnocena výkonnost příslušného výrobku a jsou zde uvedeny potřebné hodnoty zatížení pro statický návrh. Na základě těchto údajů lze s ohledem na ovlivňující parametry, jako jsou například hmotnost fasádního obkladu, zatížení větrem a geometrie budovy, stanovit potřebný počet upevňovacích prvků. Kromě toho ETA obsahuje také důležité informace a podmínky pro správné zpracování a montáž výrobků.
Další část našeho VHF‑rádce se bude zabývat různými mechanismy kotvení, které přicházejí v úvahu při návrhu a realizaci zavěšené odvětrávané fasády.
