Jak bezpečně ukotvit fasádu v náročných podmínkách

V předchozích dílech našeho VHF rádce jsme si představili konstrukci odvětrávaných fasád, jejich výhody, základní principy kotvení i správný výběr fasádních hmoždinek.

Tentokrát se zaměříme na řešení, která se uplatňují ve chvíli, kdy jsou na kotvení kladeny vyšší nároky. Ne každý podklad umožňuje využití standardních hmoždinek. U vyšších budov, při zvýšeném zatížení větrem nebo při rekonstrukcích starších objektů je často nutné sáhnout po řešeních s vyšší únosností. Právě zde nacházejí uplatnění svorníkové kotvy a injektážní systémy, které mají zásadní vliv na bezpečnost a dlouhodobou spolehlivost celé fasády.

Mechanické kotvy

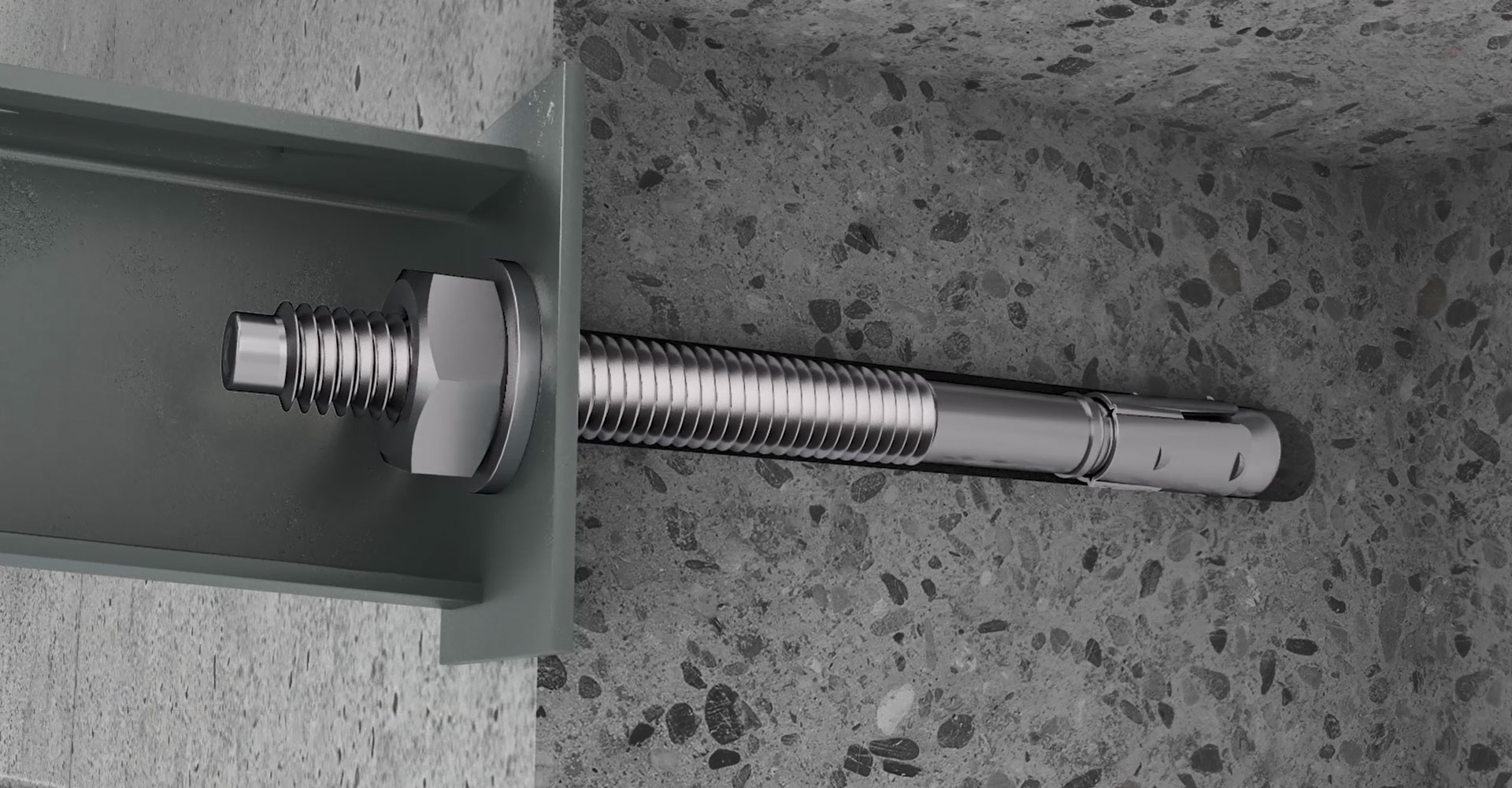

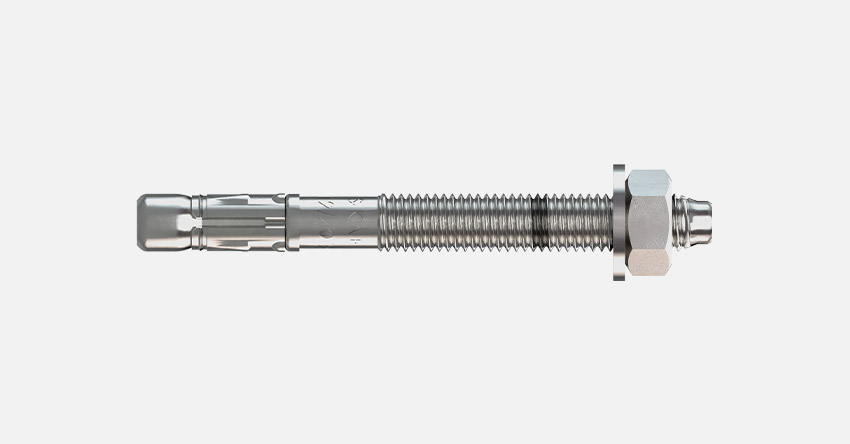

Svorníkové kotvy: když záleží na každém newtonu

Svorníkové kotvy patří mezi nejčastěji používané kotevní prvky pro upevnění do betonu. Jejich správná funkce je však přímo závislá na dodržení předepsaného utahovacího momentu.
Při nedostatečném dotažení nemusí být kotva v podkladu plně aktivována, což může vést k jejímu dodatečnému posunu a následnému poklesu upevněného prvku. Příliš vysoký utahovací moment naopak zvyšuje riziko poškození samotné kotvy nebo dokonce rozštípnutí podkladního materiálu.
Z tohoto důvodu by měly být svorníkové kotvy vždy osazovány pomocí kalibrovaného momentového klíče. Zdánlivě jednoduchý krok totiž významně ovlivňuje výslednou únosnost i bezpečnost celého kotevního spoje.

Rozpěrné kotvy: vysoká únosnost, ale i vysoké nároky

Výhodou rozpěrných kotev je jejich schopnost bezpečně přenášet zatížení i v náročných podmínkách, například v trhlinovém betonu nebo v konstrukcích navrhovaných se zohledněním seizmických účinků.
Této vysoké únosnosti dosahují díky intenzivnímu rozpěrnému účinku, který však současně vytváří značný tlak na okolní beton. Právě proto je při návrhu nutné pečlivě kontrolovat kotevní hloubku i vzdálenosti od hran a rohů konstrukce. Pokud nejsou tyto parametry dodrženy, může dojít ke snížení únosnosti kotvy nebo k lokálnímu poškození betonu.
V praxi se proto stále častěji využívají specializované návrhové programy, například EJOT ANCHOR FIX. Ty pomáhají projektantům i realizačním firmám ověřit správnost návrhu ještě před samotnou montáží a zároveň zohledňují konkrétní podmínky dané stavby.

Když běžná kotva nestačí

Ne každá stavební konstrukce nabízí ideální podklad pro kotvení. Zejména u starších objektů nebo u zdiva s dutinovou strukturou se lze setkat s omezenou únosností podkladu. Právě v těchto situacích nacházejí uplatnění injektážní systémy.
Jejich výhodou je schopnost efektivně rozložit zatížení do většího objemu podkladního materiálu. Díky tomu dokážou dosahovat velmi vysokých únosností i tam, kde by klasické mechanické kotvy již nebyly vhodným řešením.

Injektážní systémy v praxi

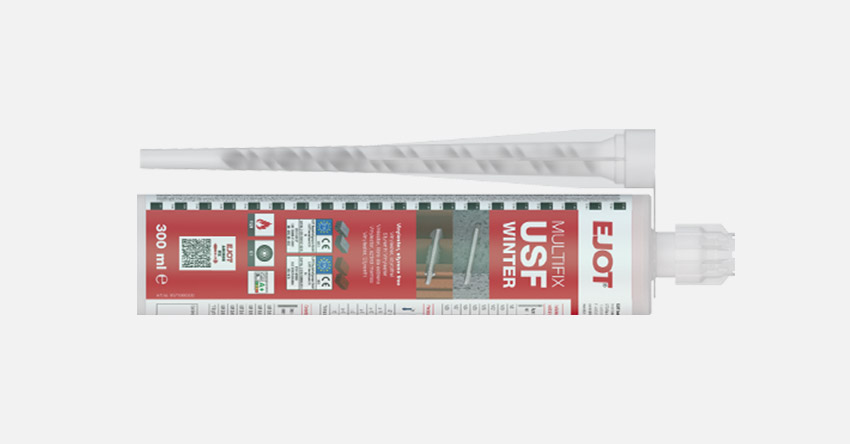

Společnost EJOT nabízí pro kotvení do betonu i zdiva dvě varianty injektážních malt. Univerzální malta Multifix USF je určena pro široké spektrum aplikací a lze ji použít v betonu, plných i dutinových cihlách nebo pórobetonu.

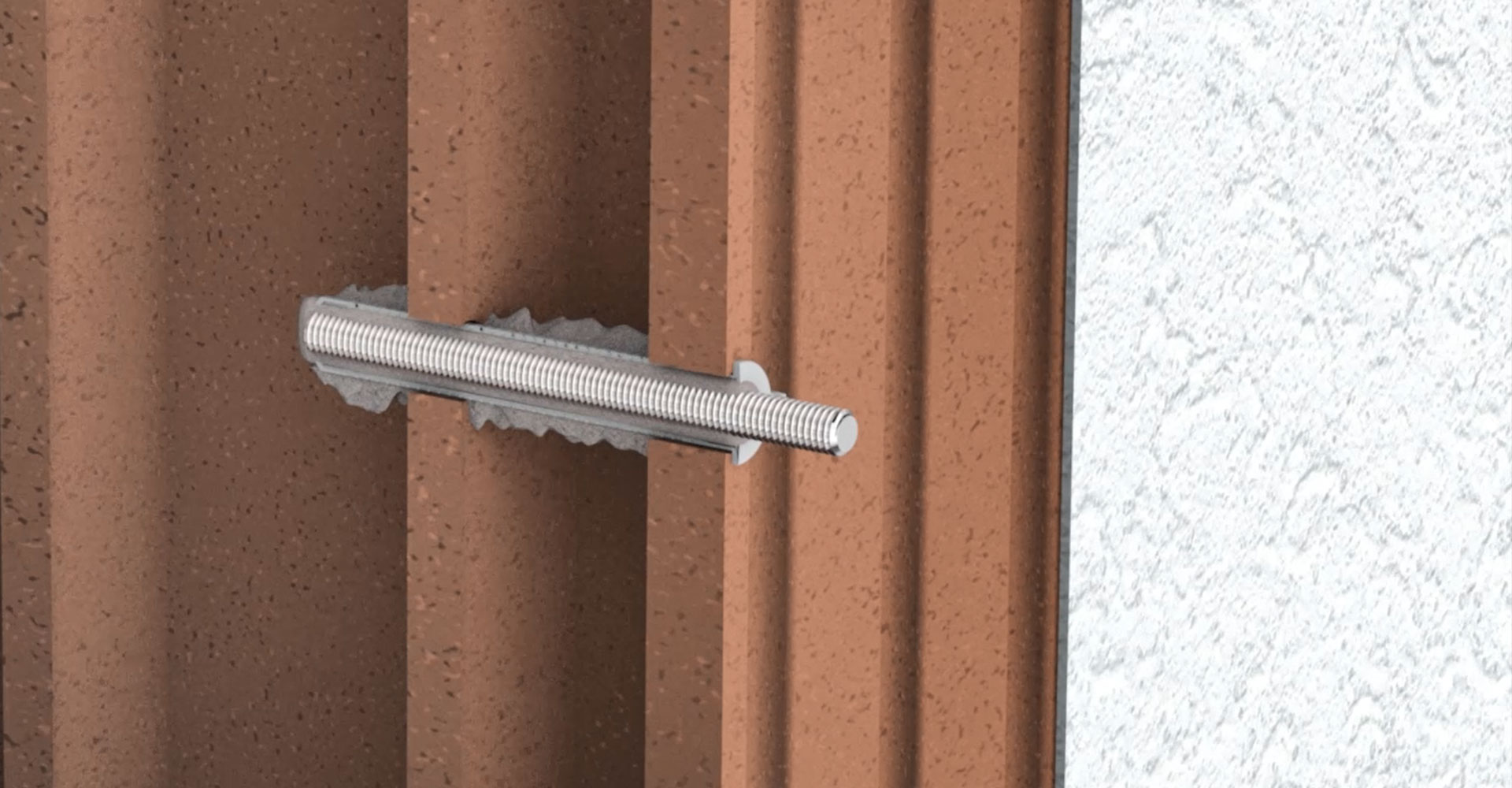

Součástí systému jsou kotevní tyče v různých průměrech a délkách, které umožňují přizpůsobit řešení konkrétním požadavkům projektu. Pro kotvení do dutinového zdiva jsou k dispozici také síťová pouzdra. Ta zabraňují nekontrolovanému vytékání malty do dutin a zajišťují její správné rozložení v kotevní oblasti. Praktickou výhodou jsou kotevní tyče o délce 1000 mm, které lze na stavbě jednoduše upravit podle potřeb konkrétní aplikace. Montážní firmy tak získávají větší flexibilitu bez nutnosti držet skladem velké množství různých délek kotev.
