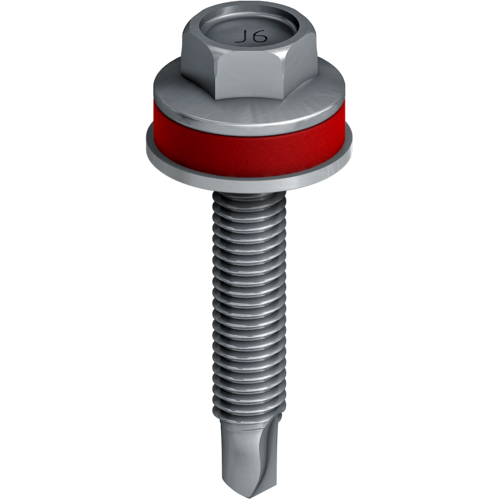

EJOT® samovrtný šroub JT6-2/5-5,0 VARIO
Podrobnosti k výrobku
-
Oblast použití
- Pro vytvoření pevných a kluzných bodů u podkonstrukcí odvětrávaných fasád
- Pro upevnění předvrtaných nerezových nebo hliníkových konzol a hliníkových profilů
-
Vlastnosti
- Nerez A4 s kalenou ocelovou vrtací špičkou
- Jeden šroub pro veškeré kombinace upevňovaných dílů
- Kluzná podložka E14, Ø 14 mm
- Kluzná podložka s pružnou oblastí mezi hlavou šroubu brání přílišnému utažení spoje
- Kluzná podložka předmontovaná
- Současně nízký přítlak zabraňuje stick-slip efektu (potřeba vyšší síly pro utrhnutí než pro pohyb)
- Bez rizika přetočení / zničení závitu v dílu II - vysoká únosnost v tahu
- Přenos vysokých tahových a smykových zatížení do dílu II jemným závitem
- Všeobecný stavebně technický atest jako důkaz použitelnosti podle DIN 18516-1 (k dispozici také jako anglický překlad)
- Kalená vrtací špička varianty JT6 umožňuje také upevnění v profilech z oceli (není součástí atestu)
- Konzoly z nerezi a hliníku jsou součástí atestu
- Pružná část slouží pro optickou kontrolu montáže
- Stejný proncip montáže kluzných i pevných bodů
-
Technické údaje
- Průměr: 5,0 mm
- Vrtací kapacita: 3,0 mm
- Hlava: šestihran SW8
- Otáčky zašroubování: 1500 1/min
- Kluzná podložka E14, Ø 14 mm
UpozorněníKombinace dílů zkoušeny s Rm (díl II) ≥ 190, ≥ 215 und ≥ 245 N/mm2. Únosnosti jsou k dispozici ve všeobecném stavebním atestu (abP) P-BWU02-178006.
Označení výrobku | Číslo výrobku | ø mm | délka mm | Balení |
---|---|---|---|---|
JT6-2/5-5.0x30 VARIO | 3598077991 | 5.0 | 30.0 | 500 |
