EJOT® PEARLOCK Systém
Nový systém pro neviditelné upevnění odvětrávaných fasádních obkladů.
PEARLOCK od společnosti EJOT je nový systém určený pro neviditelné upevnění hliníkových kompozitních desek ALPOLIC™ v zavěšených odvětrávaných fasádách. Otevírá nové možnosti architektonického návrhu a umožňuje realizaci vysoce kvalitních, architektonicky náročných fasád – zcela bez rušivých viditelných upevňovacích bodů.
Pomocí patentovaného systému PEARLOCK představuje EJOT inovativní řešení pro upevnění fasádních desek pomocí klíčové (tzv. klíčové dírky) vrtané drážky. Systém zásadně optimalizuje spolupráci mezi upevňovacím prvkem a tvarem klíčové drážky.
Kuželovitě tvarovaná naváděcí část umožňuje výrazně snadnější a rychlejší nalezení upevňovacího bodu, a to i v případě omezené viditelnosti během montáže. Výsledkem je vyšší efektivita, menší počet montážních chyb a celkově komfortnější pracovní postup – systém PEARLOCK totiž spojuje montážní nástroj a upevňovací prvek v jednom řešení.
Pomocí patentovaného systému PEARLOCK představuje EJOT inovativní řešení pro upevnění fasádních desek pomocí klíčové (tzv. klíčové dírky) vrtané drážky. Systém zásadně optimalizuje spolupráci mezi upevňovacím prvkem a tvarem klíčové drážky.
Kuželovitě tvarovaná naváděcí část umožňuje výrazně snadnější a rychlejší nalezení upevňovacího bodu, a to i v případě omezené viditelnosti během montáže. Výsledkem je vyšší efektivita, menší počet montážních chyb a celkově komfortnější pracovní postup – systém PEARLOCK totiž spojuje montážní nástroj a upevňovací prvek v jednom řešení.

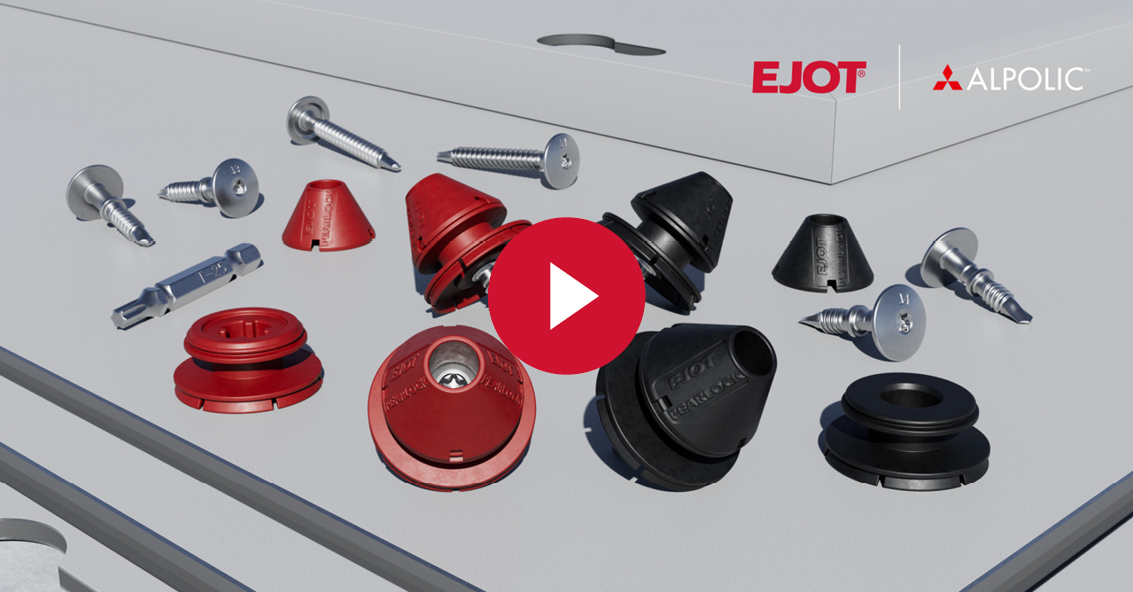

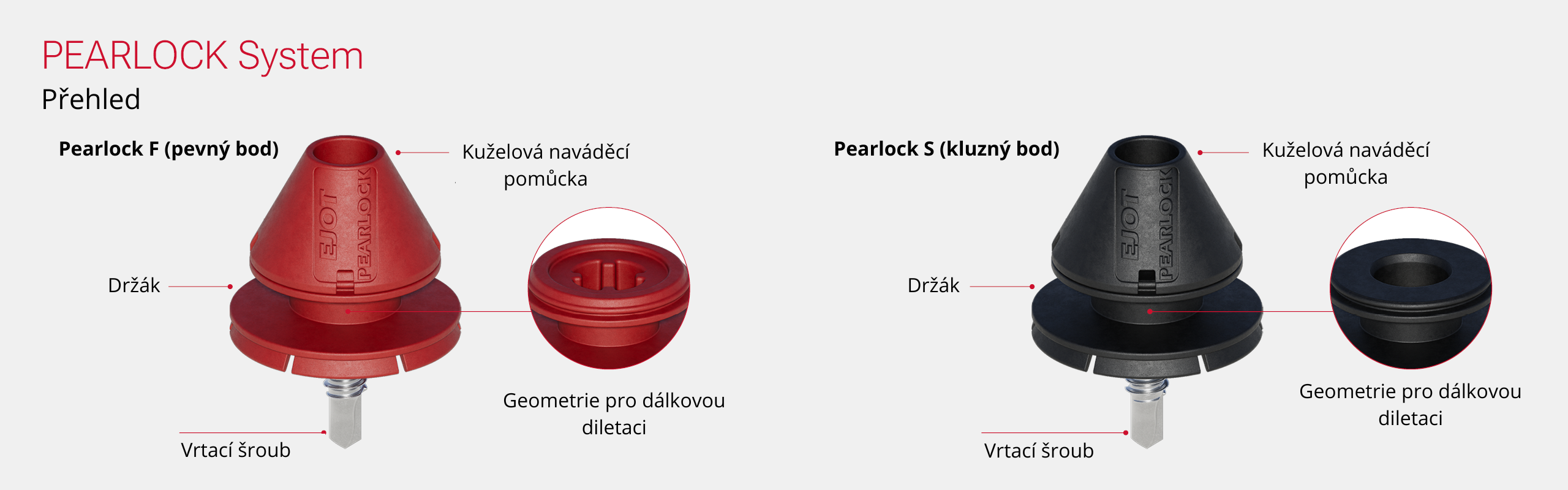

Systém PEARLOCK je kombinací osvědčených šroubů EJOT LT‑TD a plastových tvarových dílů, které umožňují vytváření pevných a kluzných bodů. Integrovaný dosedací límec v horní části upínací oblasti šroubu zajišťuje pevný doraz pod úhlem 90° k podkonstrukci. Díky tomu je dosaženo přesného svislého osazení a definované upínací délky na hliníkových i ocelových podkonstrukcích.

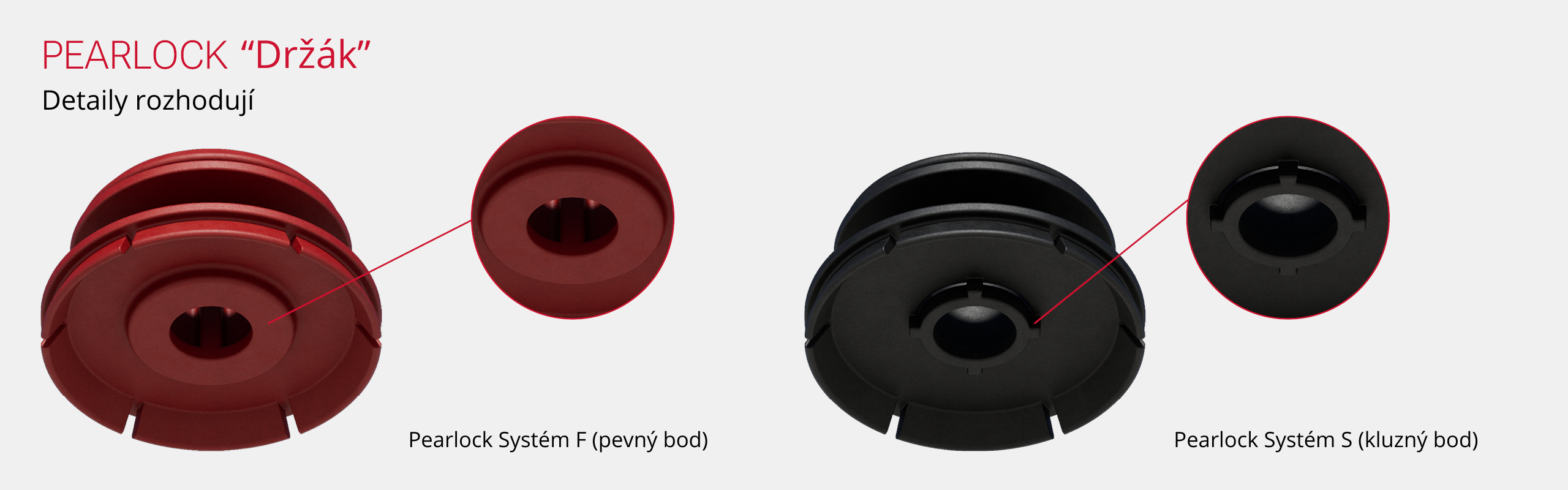

Varianta pevného bodu (červená) obepíná šroub přímo v oblasti dosedacího límce. Díky úplnému obepnutí není v systému PEARLOCK možný žádný relativní pohyb, což zajišťuje trvalé a přesné usazení obkladového prvku v ideální, centrální poloze.
Varianta kluzného bodu (černá) rovněž obepíná dosedací límec šroubu a vystřeďuje jej pomocí prstence, který je držen čtyřmi jemnými spojovacími můstky. Při příčném zatížení, například vlivem teplotní roztažnosti, se tyto můstky cíleně přetrhnou a umožní řízenou dilataci (relativní posun) až o 3 mm v každém směru. To je ideální řešení pro vyrovnání napětí mezi obkladem a podkonstrukcí bez narušení jejich konstrukční integrity.
- Neviditelné upevnění – fasáda zůstává dokonale rovná a vizuálně čistá
- Kombinovaný systém pro osazení, vyhledání a zavěšení obkladových prvků
- Vysoce efektivní montáž
- Kompatibilita s klíčovou drážkou
- Šrouby LT‑TD s dosedacím límcem pro přesné kolmé osazení a ochranou proti přetočení díky bezzávitové části

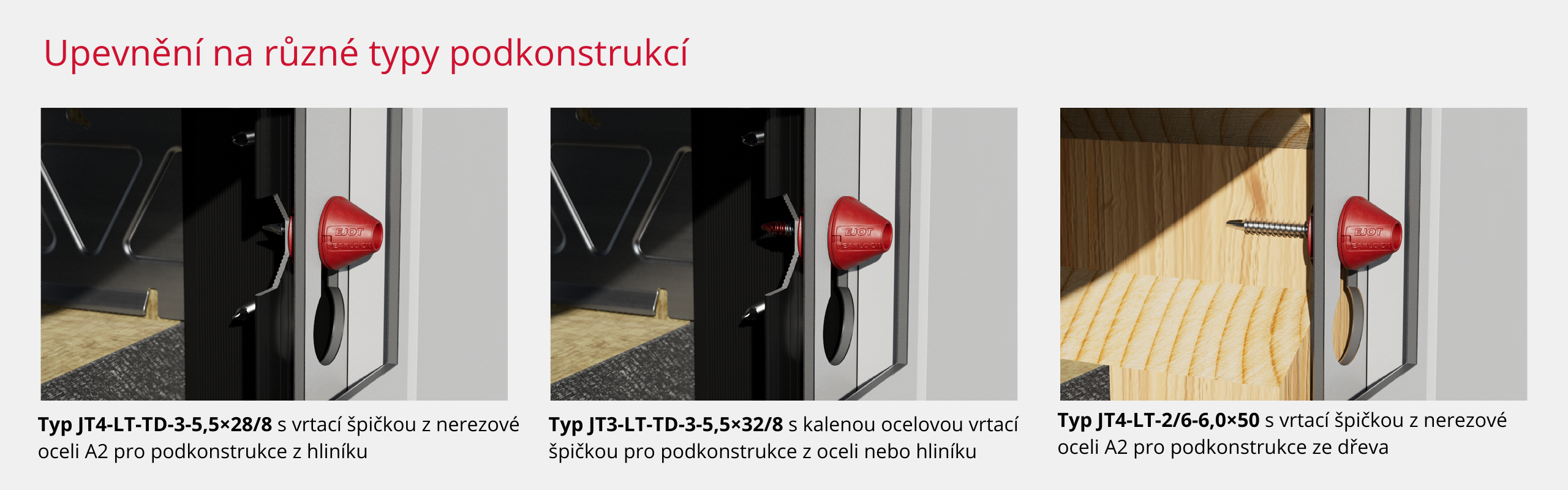

Pomocí šroubu JT4‑LT‑2/6‑6,0×50 lze hliníkové kompozitní desky ALPOLIC™ upevňovat také na dřevěné podkonstrukce.
Systém PEARLOCK stanovuje nový standard moderního klíčového upevnění hliníkových kompozitních desek ALPOLIC™ na hliníkové, ocelové i dřevěné podkonstrukce.
Varianta kluzného bodu (černá) rovněž obepíná dosedací límec šroubu a vystřeďuje jej pomocí prstence, který je držen čtyřmi jemnými spojovacími můstky. Při příčném zatížení, například vlivem teplotní roztažnosti, se tyto můstky cíleně přetrhnou a umožní řízenou dilataci (relativní posun) až o 3 mm v každém směru. To je ideální řešení pro vyrovnání napětí mezi obkladem a podkonstrukcí bez narušení jejich konstrukční integrity.
Výhody systému PEARLOCK:
- Neviditelné upevnění – fasáda zůstává dokonale rovná a vizuálně čistá
- Kombinovaný systém pro osazení, vyhledání a zavěšení obkladových prvků
- Vysoce efektivní montáž
- Kompatibilita s klíčovou drážkou
- Šrouby LT‑TD s dosedacím límcem pro přesné kolmé osazení a ochranou proti přetočení díky bezzávitové části
Pomocí šroubu JT4‑LT‑2/6‑6,0×50 lze hliníkové kompozitní desky ALPOLIC™ upevňovat také na dřevěné podkonstrukce.
Systém PEARLOCK stanovuje nový standard moderního klíčového upevnění hliníkových kompozitních desek ALPOLIC™ na hliníkové, ocelové i dřevěné podkonstrukce.
Systém přesvědčuje také z hlediska udržitelnosti: fasádu lze bez problémů demontovat a jednotlivé desky ALPOLIC™ snadno vyměnit, což dále zvyšuje efektivitu celého řešení.
