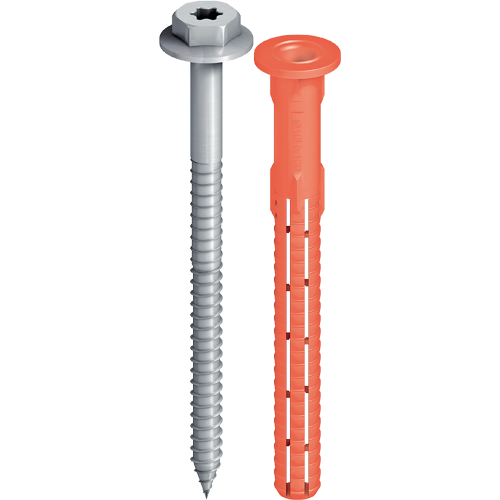

EJOT® fasádní hmoždinka SDF-KB-10H

Podrobnosti k výrobku

  • Oblast použití

    • Kotvení fasádních kovových prvků
    • Pro nenosné obkladové systémy podle ETAG 020
    • vhodná pro staticky nevýznamná upevnění závěsných skříněk, obkladů a kovových úhelníků
    • Pro kotvení vnějších betonových desek vrstveného dílce

    Upozornění

    Při navrhovaní a aplikaci výrobku postupujte podle evropského technického posouzení ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení.

  • Vlastnosti

    • Šestihranná hlava s vylisovanou podložkou
    • Posouzená pro všechny běžné stavební materiály
    • Spolehlivé kotvení v problematických stavebních materiálech díky optimalizované kotevní části
    • Spolehlivé kotvení díky radiálnímu rozepření
    • Povrchová úprava šroubu bez Cr6+
    • Identifikace podle odlišného zbarvení pouzdra hmoždinky
    • Dvojitá ochrana proti protočení pro spolehlivou montáž
  • Technické údaje

    Jmenovité hodnoty


    • Průměr: 10 mm
    • Hloubka vrtaného otvoru h1:  ≥ 80 mm
    • Účinná kotevní hloubka hnom: ≥ 70 mm
    • Průměr vrtaného otvoru d0:  = 10 mm
    • Průchozí otvor v připojovaném dílu df ≤ 10,5 mm
    • Utahovací drážka: SW13/T40

    Charakteristické hodnoty

    • Zatížení v tahu NRk,p v brtonu C12/15

      • rozsah teplot 30 °C / 50 °C: 4,50 kN

      • rozsah teplot 50 °C / 80 °C: 4,00 kN


    • plná cihla Mz 20-1,8, NF: 4,00 kN
    • vápenopísová tvárnice KS 36, NF: 4,50 kN
    • vápenopísová tvárnice KS 20, 8 DF: 4,50 kN
    • tvárnice z lehčeného betonu V6, 2 DF: 2,00 kN
    • děrovaná cihla HLz 12-0,9, NF: 2,00 kN
    • vápenopísová děrovaná tvárnice KSL 12, 4 DF: 2,50 kN
    • děrované bloky z lehčeného betonu Hbl 10, 12 DF: 1,20 kN
    • Smyková zatíženíVRk,s

      • hmoždina s ocelovým šroubem: 9,35 kN

      • hmoždinka se šroubem z nerezi A4: 10,91 kN


    • Ohybový moment MRk,s

      • hmoždina s ocelovým šroubem: 17,67 kN

      • hmoždinka se šroubem z nerezi A4: 20,62 kN


    • Pevnost v tlaku pórobetonu [N/mm2]: 30 - 50 °C

      • pórobeton: 4: 1,5 kN

      • pórobeton: 5: 2,0 kN

      • pórobeton: 6: 2,5 kN

      • pórobeton: 7: 2,5 kN


    • Dílčí součinitel bezpečnosti γMAAC: 2,0

Filtr

Selected filters

    Označení výrobku Číslo výrobku ø mm materiál délka mm Clamping thickness

    tfix≤ mm

    Balení
    SDF-KB-10Hx80-V 8513080420 10.0 pozinkovaný bez Cr6+ 80.0 10.0 100

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    80.0
    Clamping thickness

    tfix

    10.0
    Označení výrobku
    SDF-KB-10Hx80-V
    Balení
    100
    SDF-KB-10Hx80-E 8513080620 10.0 nerez A2 80.0 10.0 100

    Specifications

    ø
    10.0
    materiál
    nerez A2
    délka
    80.0
    Clamping thickness

    tfix

    10.0
    Označení výrobku
    SDF-KB-10Hx80-E
    Balení
    100
    SDF-KB-10Hx100-V 8513100420 10.0 pozinkovaný bez Cr6+ 100.0 30.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    100.0
    Clamping thickness

    tfix

    30.0
    Označení výrobku
    SDF-KB-10Hx100-V
    Balení
    50
    SDF-KB-10Hx100-E 8513100620 10.0 nerez A2 100.0 30.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A2
    délka
    100.0
    Clamping thickness

    tfix

    30.0
    Označení výrobku
    SDF-KB-10Hx100-E
    Balení
    50
    SDF-KB-10Hx120-V 8513120420 10.0 pozinkovaný bez Cr6+ 120.0 50.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    120.0
    Clamping thickness

    tfix

    50.0
    Označení výrobku
    SDF-KB-10Hx120-V
    Balení
    50
    SDF-KB-10Hx120-E 8513120620 10.0 nerez A2 120.0 50.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A2
    délka
    120.0
    Clamping thickness

    tfix

    50.0
    Označení výrobku
    SDF-KB-10Hx120-E
    Balení
    50
    SDF-KB-10Hx140-V 8513140420 10.0 pozinkovaný bez Cr6+ 140.0 70.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    140.0
    Clamping thickness

    tfix

    70.0
    Označení výrobku
    SDF-KB-10Hx140-V
    Balení
    50
    SDF-KB-10Hx140-E 8513140620 10.0 nerez A2 140.0 70.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A2
    délka
    140.0
    Clamping thickness

    tfix

    70.0
    Označení výrobku
    SDF-KB-10Hx140-E
    Balení
    50
    SDF-KB-10Hx160-V 8513160420 10.0 pozinkovaný bez Cr6+ 160.0 90.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    160.0
    Clamping thickness

    tfix

    90.0
    Označení výrobku
    SDF-KB-10Hx160-V
    Balení
    50
    SDF-KB-10Hx160-E 8513160620 10.0 nerez A2 160.0 90.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A2
    délka
    160.0
    Clamping thickness

    tfix

    90.0
    Označení výrobku
    SDF-KB-10Hx160-E
    Balení
    50
