DELTA PT®

Podrobnosti k výrobku

Process-Reliable Direct Fastening in Thermoplastics

The DELTA PT® transferred the fundamental principle of the PT® screw to demanding industrial applications and materials and with its advanced thread geometry, set the benchmark for direct fastening in plastics for many years.
The latest development stage, the EVO PT® screw, meets the increasing requirements of modern applications with its optimized thread geometry, higher preload forces, improved load distribution, and maximum process reliability.
Přehled
- Standardní délky: ca. 2 až 10 krát jmenovitý průměr (další na poptávku)
- Standardní průměry: od 1 do 10 mm (další na poptávku)
- Přímá montáž do termoplastů pro vysoká zatížení
- Snadná konstruování s výpočtovým programem EJOT® DELTACALC
- Vysoká mez únavy při kmitavém napětí
- Bezpečnost zajištěná vysokou pevností v tahu, krutu a odolností proti vibracím
- Možnost velkého rozsahu momentů a otáček
- Prospekty a CAD data najdete v zabezpečené zóně "CAD & více"
- Lehká konstrukce: možné použití kratších šroubů a / nebo menších průměrů za určitých podmínek

Ke stažení

Čeština

Konstrukční doporučení DELTA PT 1 MB

Angličtina

Konstrukční doporučení DELTA PT 1 MB

Němčina

Konstrukční doporučení DELTA PT 1 MB

Vladimír Žid

Product Manager

vzid@ejot.com
+420 602 344 257

CAD & více na ejot.com

Jednorázovou registrací získáte v této oblasti přístup k CAD datům v různých formátech stejně jako k PDF technických výkresů našich výrobků DELTA PT®, SHEETtracs® a ALtracs® Plus.

Navíc, CAD & více Vám nabízí možnost konstruovat Vaše individuální spoje s pomocí výpočtových programů nebo ověřit jejich proveditelnost pomocí aplikační kontroly. Nadto můžete stahovat nejnovější produktové katalogy, technické publikace a vnitropodnikové normy EJOT.

CAD & more

"Univerzál" do plastů

EJOT DELTA PT® šroub je speciální spojovací prvek pro bezpečné a bezproblémové přímé šroubování do termoplastů. Představuje výsledek neustálé optimalizace PT ® šroubu a dlouholetého vývoje a zkušeností s přímým šroubováním také do vysoce namáhaných termoplastických materiálů. Jeho použití je možné ve veškerých průmyslových aplikacích. Především pak v automobilovém průmyslu, kde musí používané díly odolávat zvláště vysokým zatížením, se DELTA PT® šroub prosadil jako spolehlivý a obzvláště dlouhodobý spojovací prvek.

Individuální podpora konstrukce

EJOT® DELTACALC, který vychází z mechanických parametrů mnoha tisíc šroubovacích pokusů - jak testovacích, tak prováděných přímo na konkrétních aplikacích - , je cennou podporou pro (před)dimenzování přímých spojů do termoplastů V tomto výpočtovém programu jsou uloženy šroubovací parametry DELTA PT ® šroubu v závislosti na materiálu a geometrii díry. Díky tomu je možné při konstrukci nového výrobku ušetřit cenný čas již ve vývojové fázi.

Vylepšená geometrie závitu

Jedinečná geometrie závitu EJOT DELTA PT® je výsledkem důsledné analýzy tváření materiálu při tvorbě závitu. Úhel profilu závitu tohoto šroubu umožňuje snížení radiálního napětí oproti běžným typům závitů s úhlem profilu 60º. Profil s úhlem 20º resp. 30º vytváří jen malé radiální pnutí, čímž umožňuje realizaci tenkostěnné konstrukce. Zároveň také umožňuje optimální "odtok" tvářeného plastu i u plněných materiálů. Ideální stoupání DELTA PT® šroubu bylo vypočítáno pomocí vyváženého poměru co možná nejvyšší síly předpětí při co nejnižším měrném tlaku. Tímto stoupáním lze dosáhnout velmi vysokého překrytí plastu závitem i při malých hloubkách zašroubování.

DELTA PT® WN 54 geometrie hlav a drážek

WN5411 čočková hlava s nalisovanou podložkou a křížovou drážkou Z (resp. H)
WN5411 čočková hlava s křížovou drážkou Z (resp. H)
WN5447 šestihranná hlava s nalisovanou podložkou

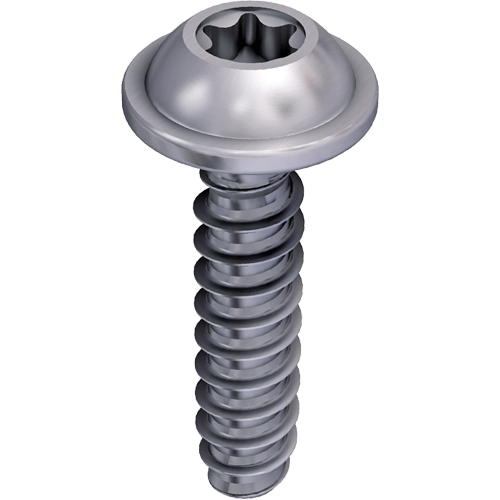

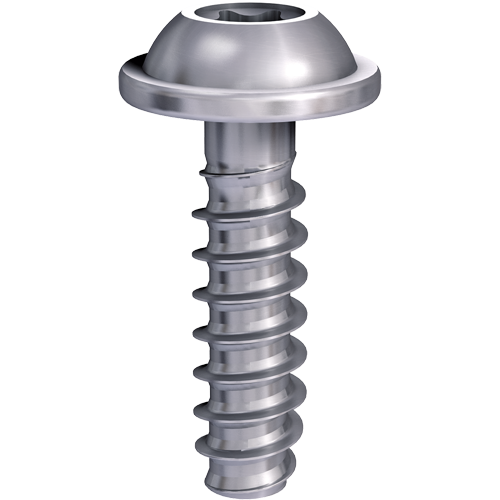

WN5451 čočková hlava s nalisovanou podložkou a drážkou TORX PLUS®/AUTOSERT
WN5452 čočková hlava s drážkou TORX PLUS®/AUTOSERT
WN5453 zapuštěná čočková hlava s drážkou TORX PLUS®/AUTOSERT
WN5454 zapuštěná hlava s drážkou TORX PLUS®/AUTOSERT

Pro podrobnější údaje prosím nahlédněte do normy EJOT.
Tu si můžete stáhnout v naší zákaznické zóně "CAD & více".
