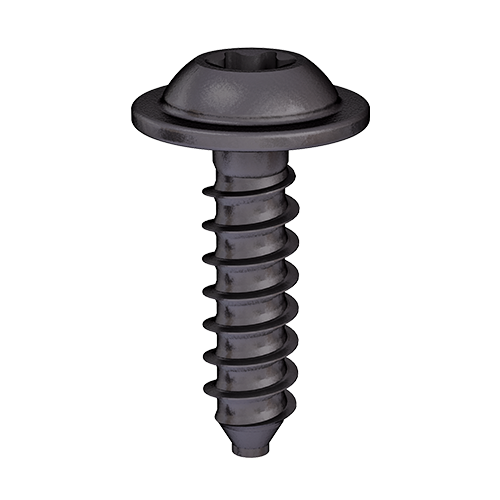

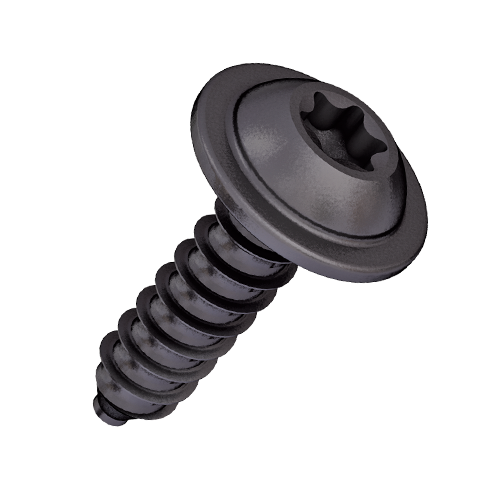

DELTA PT® P

IND-Produktbilder-DELTA-PT-P-2-EJOT
IND-Produktbilder-DELTA-PT-P-1-EJOT

Podrobnosti k výrobku

  • Přehled

    • Konstrukční doporučení
    • Dostupné délky šroubů na poptávku
    • Nejmenší průměr šroubu v současné době 3 mm
    • Bezpečná a spolehlivá přímá montáž do měkkých termoplastů
    • Vhodný pro lehké konstrukce: značné úspory hmotnosti oproti ocelovým šroubům
    • Spolehlivé udržení síly předpětí při teplotních vlivech
    • Žádná koroze
    • Nemagnetický
    • Recyklovatelný
    • Koeficient roztažnosti přizpůsobený plastům

Vladimír Žid

Product Manager


CAD & více na ejot.com

Jednorázovou registrací  získáte v této oblasti přístup k CAD datům v různých formátech stejně jako k PDF technických výkresů našich výrobků DELTA PT®, SHEETtracs® a ALtracs® Plus.
Navíc, CAD & více Vám nabízí možnost konstruovat Vaše individuální spoje s pomocí výpočtových programů nebo ověřit jejich proveditelnost pomocí aplikační kontroly. Nadto můžete stahovat nejnovější produktové katalogy, technické publikace a vnitropodnikové normy EJOT.


CAD & more

Inovativní materiál šroubu

Novodobým tématem "lehké konstrukce" se zabývají výzkumná a vývojová centra řady firem bez ohledu na oborovou příslušnost, především ale v automobilovém průmyslu. Proto je při použití přímého šroubování do termoplastů v budoucích aplikacích rozhodující význam přikládán nízké hmotnosti použitých spojovacích prvků. Z tohoto důvodu vyvinula firma EJOT šroub DELTA PT® z plastu, který tyto vysoké požadavky splňuje. Tento nový spojovací prvek, který je vyroben z materiálu PPA GF50 s padesátiprocentním obsahem skelných vláken, nabízí v porovnání se šrouby vyrobenými z kovových materiálů stejnou kvalitu spoje s daleko vyšším potenciálem úspory hmotnosti. Rozměry srovnatelný šroub DELTA PT P je až o 85% lehčí než její protějšek z oceli.

Optimální konstrukce dílu

U přímého šroubování je při konstruování výrobku z termoplastu s ocelovými šrouby u neplněných materiálů jako PA6, PP nebo ABS pevnost prošroubovávaného materiálu často výrazně nižší než pevnost materiálu šroubu. V zájmu dorovnání materiálových pevností by měl být materiál šroubu přizpůsoben materiálu prošroubovávaného dílu. V první řadě je tedy pro materiál šroubu předurčen plast - a tedy DELTA PT® P.

DELTA PT® P geometrie hlav a drážek

WN5451 čočková hlava s nalisovanou podložkou a drážkou TORX PLUS®/AUTOSERT
WN5454 zapuštěná hlava s drážkou TORX PLUS®/AUTOSERT

ostatní tvary hlav lze poptat
