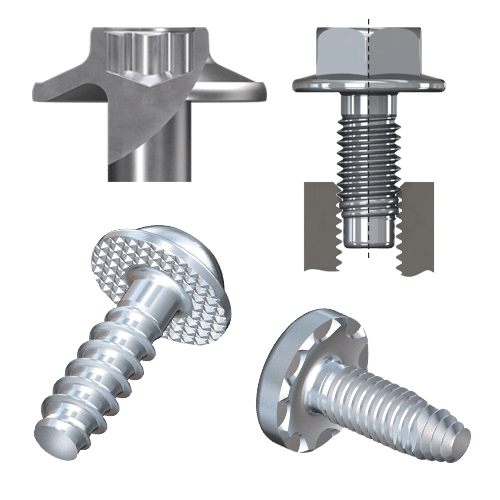

    • EJOT duoHARDtip® – procesně bezpečná spojení pro vysoce pevné materiály
    • EJOT® HardTip – Spojovací řešení pro přímé šroubování do ocelí
    • MAThread®/MATpoint® - Anti-Cross-Threading naváděcí špice
    • EJOT® SpringHead – Hlava šroubu s integrovaným pružným elementem
    • Podhlavové profily EJOT

Vladimír Žid

Product Manager


CAD & více na ejot.com

Jednorázovou registrací  získáte v této oblasti přístup k CAD datům v různých formátech stejně jako k PDF technických výkresů našich výrobků DELTA PT®, SHEETtracs® a ALtracs® Plus.
Navíc, CAD & více Vám nabízí možnost konstruovat Vaše individuální spoje s pomocí výpočtových programů nebo ověřit jejich proveditelnost pomocí aplikační kontroly. Nadto můžete stahovat nejnovější produktové katalogy, technické publikace a vnitropodnikové normy EJOT.


CAD & more

EJOT duoHARDtip® – procesně bezpečná spojení pro vysoce pevné materiály

DuoHARDtip

Kombinací dvou rozdílných stavů materiálu spojuje šroub EJOT duoHARDtip® běžně zušlechtěný dřík s vysoce pevnou špičkou. S tím související možnost přímého šroubování do vysoce pevných ocelí nastavuje s ohledem na možné spektrum aplikací nová měřítka. DuoHARDtip® šroub splňuje nejvyšší korozní požadavky, nadto je spolehlivě eliminována vodíková křehkost. To platí obzvláště pro aplikace, které neumožňují použití šroubů z povrchově kalené oceli.

Geometrie závitu duoHARDtip®:
- Spiralform®
- SHEETtracs®
Další závitové geometrie na poptání

EJOT® HardTip – Spojovací řešení pro přímé šroubování do ocelí

Při metodě HardTip je po předchozím zušlechtění nebo povrchovém kalení špička šroubu dodatečně induktivně zakalena. Díky tomu lze provádět přímou montáž i do materiálů, které mají pro normálně kalené šrouby příliš vysokou pevnost. EJOT® HardTip šrouby se používají v případech, kdy povrchově kalené spojovací prvky nejsou povoleny nebo by běžně kalené šrouby selhaly z důvodu vysoké pevnosti prošroubovávaného materiálu.

Geometrie závitu EJOT® HardTip:
- Spiralform®
- SHEETtracs®
Další závitové geometrie na poptání

MAThread®/ MATpoint® - Anti-Cross-Threading náběhové špičky

S patentovanou „Anti cross-threading“ náběhovou špicí MAThread® a MATpoint® pro standardní metrické závity dle ISO 965-2 je EJOT koncesionář společnosti MAThread Inc., Whitmore Lake, MI, U.S.A. Tzv. "cross-threading" je způsobeno křivým nasazením šroubu do matice. V nejnepříznivějším případě je vyformován nový závit resp. je poškozen závit matice či šroubu. To vede nakonec k tomu, že se šroub nedá zašroubovat a spoj je nefunkční. Geometrie MAThread®/MATpoint® zabraňuje tomuto „cross threading“ a pomáhá zkracovat montážní časy. Redukuje či zcela eliminuje výpadky se všemi negativními důsledky jako prostoje, vícepráce, zmetky a náklady na opravy.

EJOT® SpringHead – Hlava šroubu s integrovaným pružným elementem

V důsledku relaxace ztrácí každý šroubový spoj po montáži sílu předpětí. Jakmile je dosažena kritická úroveň síly předpětí, dojde k výpadku spoje. Tomuto může být zabráněno zvýšením elasticity šroubového spoje, např. doplněním pružných elementů. Inovativní hlava EJOT® SpringHead tuto dodatečnou pružnost dodává a vyrovnává relaxaci bez dodatečných, běžných pružných elementů. Integrovaná pružina v hlavě šroubu umožňuje lepší uchování síly předpětí při dynamickém a teplotním namáhání stejně jako trvalý elektrický kontakt.

Geometrie závitu EJOT® SpringHead:
- DELTA PT®
- ALtracs® Plus
- metrické šrouby
Další závitové geometrie na poptání

Podhlavové profily EJOT

1. EJOT CONLOK® - elektrický kontakt
2. EJOT VIBRALOK® - pojištění proti samovolnému uvolnění
3. Podhlavové ozubení
4. Třecí ozubení
5. EJOT CONLOK® - kruhový břit



Podhlavový profil EJOT CONLOK® se vyznačuje přerušovanou řeznou hranou s přechodovým rádiem začínajícím na dříku šroubu. Počet zubů lze měnit dle požadavků zákazníka či konkrétní aplikace. Pouze navenek se zúžující geometrie je pevně daná.
Výhody:
- zajištění elektrického kontaktu mezi spojovanými díly a spojovacími prvky
- pronikne až 70µm silnou povrchovou ochranou (práškový lak)
- volitelné uspořádání zubů umožňuje zvýšení kroutících a povolovacích momentů



EJOT VIBRALOK® byl vyvinut jako speciální pojistka proti povolení tam, kde hlava vibračně namáhaných šroubů dosedá na upevňovaný kovový díl. Jeho vynikající vlastnosti jsou potvrzeny nezávislými posudky.
Výhody:
- zvýšení povolovacích momentů
- pojištění proti povolení při dynamickém zatížení
