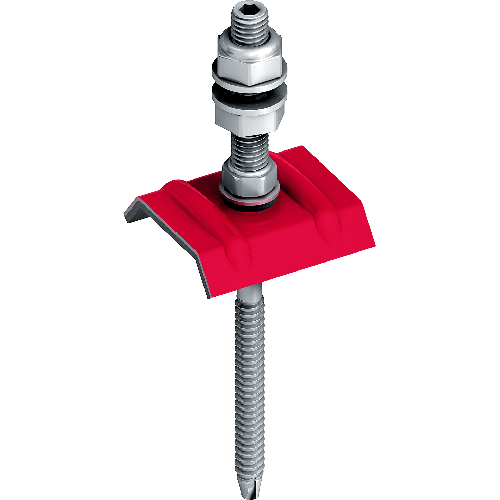

EJOT® Držák solárních zařízení JT3-SB-3-8,0xL s E16 + kalota ORKAN
Podrobnosti k výrobku
-
Oblast použití
- K upevnění stojanů pro solární a fotovoltaická zařízení na ocelové nosné konstrukce 1,5 – 3 mm
- S předvrtáním použití také na ocelové nosné konstrukce ≥ 3,0 mm
- Pro ocelové nosné konstrukce s vyšší pevností do S450GD

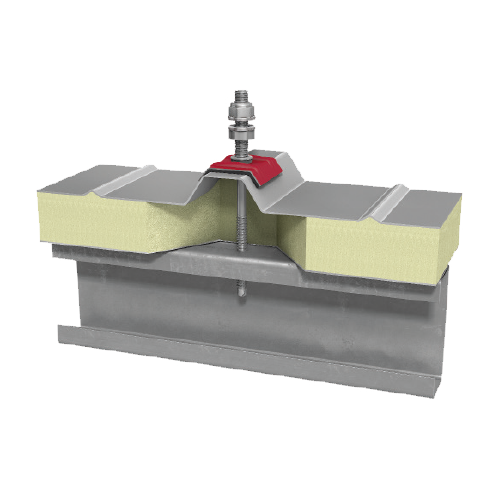

- Vhodný pro trapézové a vlnité plechy a sendvičové panely
-
Vlastnosti
- Nerez A2 s kalenou vrtací špičkou
- S těsnící podložkou E16 a kalotou ORKAN
- ETA-22/0762
Přednosti
- Rychlé dovybavení existujících střech
- Upevnění s přenosem zatížení do nosné kosntrukce
- Využití stávajících otvorů ve střešním plášti
- Vhodný pro vysokopevnostní oceli
- Rovnoměrně definovaná hloubka zašroubování
- Použití osvědčeného způsobu utěsnění
- Minimální požadavky na montáž a použití speciálního nářadí
- Posouzené upevnění přímo do nosné konstrukce
-
Technické údaje
- Průměr šroubu: 8,0 mm
- Utahovací drážka: vnitřní šestihran SW5
- Otáčky pro zašroubování: max. 1300 1/min
Upozornění
Části držáku solárních zařízení mohou být přizpůsobeny požadavkům projektu. Další varianty na poptávku!
Upozornění pro objednávku: Kaloty ORKAN se musí objednat zvlášt s uvedením typu kaloty.
Standardní dodávka zahrnuje: šestihrannou matici DIN EN ISO 4032, šestihrannou pojistnou matici DIN EN ISO 10511, podložku DIN EN ISO 7089.
K dodání také s maticí s ozubeným límcem DIN EN ISO 1661.
Filtr
Selected filters
| Označení výrobku | Číslo výrobku | délka mm | svěrná tloušťka mm | Balení |
|---|---|---|---|---|
| Set JT3-SB-3-8.0x85/50 E16 | 3340891905 | 85.0 | 18.0 - 60.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x85/70 E16 | 3340891907 | 85.0 | 18.0 - 60.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x115/50 E16 | 3341191905 | 115.0 | 48.0 - 90.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x115/70 E16 | 3341191907 | 115.0 | 48.0 - 90.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x155/50 E16 | 3341591905 | 155.0 | 88.0 - 130.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x155/70 E16 | 3341591907 | 155.0 | 88.0 - 130.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x195/50 E16 | 3341991905 | 195.0 | 128.0 - 170.0 | 25 |
Specifications
|
||||
| Set JT3-SB-3-8.0x195/70 E16 | 3341991907 | 195.0 | 128.0 - 170.0 | 25 |
