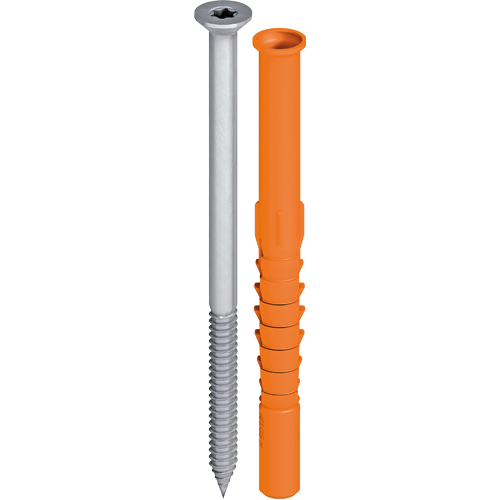

EJOT® fasádní hmoždinka SDP-S-10G

Podrobnosti k výrobku

Oblast použití
- Pro kotvení dřevěných konstrukcí do pórobetonu
Upozornění Při navrhovaní a aplikaci výrobku postupujte podle evropského technického schválení ETA-10/0502.
Vlastnosti
- Fasádní hmoždinka s dvoustupňovým šroubem
- Spolehlivé ukotvení v podkladu kombinovanou kotevní částí
- Povrchová úprava šroubu neobsahuje Cr⁶⁺
- Rychlé vrtání bez příklepu
- Identifikace podle odlišného zbarvení pouzdra hmoždinky
- Vysoké parametry i v měkkém pórobetonu
- K dispozici s ocelovým nebo nerezovým šroubem
Technické údaje

Jmenovité hodnoty
- Utahovací drážka: vnitřní T40
- Hloubka otvoru ≥ t: 80 mm
- Kotevní hloubka ≥ h_v: 70 mm
Přípustné zatížení
- pórobeton P2: 0,75 kN
- pórobeton P3: 1,31 kN
- pórobeton P4: 1,87 kN
- pórobeton P6: 3,00 kN
- Dílčí součinitel bezpečnosti Y_MAAC: 2,00
- Char. ohybový moment ocel: 11,5 Nm
- Char. ohybový moment nerez: 13,0 Nm

Ke stažení

Čeština

Angličtina

ETA-12/0502.pdf 1 MB
Product data sheet.pdf 477 KB
ETA-07/0013.pdf 3 MB
DoP ETA-12/0502.pdf 1 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
DoP ETA-07/0013.zip 17 MB
Assembly Instructions.pdf 1 MB

Němčina

ETA-12/0502.pdf 1 MB
Produktdatenblatt.pdf 301 KB
EPD Befestigungssysteme für VHF.pdf 2 MB
ETA-07/0013.pdf 3 MB
DoP ETA-12/0502.pdf 1 MB
DoP ETA-07/0013.zip 17 MB
EJOT-man-sdf-sdp-de-en-global.pdf 1 MB

Filtr

Selected filters

Označení výrobku	Číslo výrobku	Průměr šroubu mm	materiál	délka hmoždinky mm	Clamping thickness t_fix≤ mm	Balení
SDP-S-10Gx80-V	8530080420	10.0	pozinkovaný bez Cr6+	80.0	10.0	100
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 80.0 Clamping thickness t_fix≤ 10.0 Označení výrobku SDP-S-10Gx80-V Balení 100
SDP-S-10Gx80-E	8530080620	10.0	nerez A4	80.0	10.0	100
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 80.0 Clamping thickness t_fix≤ 10.0 Označení výrobku SDP-S-10Gx80-E Balení 100
SDP-S-10Gx100-V	8530100420	10.0	pozinkovaný bez Cr6+	100.0	30.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 100.0 Clamping thickness t_fix≤ 30.0 Označení výrobku SDP-S-10Gx100-V Balení 50
SDP-S-10Gx100-E	8530100620	10.0	nerez A4	100.0	30.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 100.0 Clamping thickness t_fix≤ 30.0 Označení výrobku SDP-S-10Gx100-E Balení 50
SDP-S-10Gx120-V	8530120420	10.0	pozinkovaný bez Cr6+	120.0	50.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 120.0 Clamping thickness t_fix≤ 50.0 Označení výrobku SDP-S-10Gx120-V Balení 50
SDP-S-10Gx120-E	8530120620	10.0	nerez A4	120.0	50.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 120.0 Clamping thickness t_fix≤ 50.0 Označení výrobku SDP-S-10Gx120-E Balení 50
SDP-S-10Gx140-V	8530140420	10.0	pozinkovaný bez Cr6+	140.0	70.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 140.0 Clamping thickness t_fix≤ 70.0 Označení výrobku SDP-S-10Gx140-V Balení 50
SDP-S-10Gx140-E	8530140620	10.0	nerez A4	140.0	70.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 140.0 Clamping thickness t_fix≤ 70.0 Označení výrobku SDP-S-10Gx140-E Balení 50
SDP-S-10Gx160-V	8530160420	10.0	pozinkovaný bez Cr6+	160.0	90.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 160.0 Clamping thickness t_fix≤ 90.0 Označení výrobku SDP-S-10Gx160-V Balení 50
SDP-S-10Gx160-E	8530160620	10.0	nerez A4	160.0	90.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 160.0 Clamping thickness t_fix≤ 90.0 Označení výrobku SDP-S-10Gx160-E Balení 50
SDP-S-10Gx180-V	8530180420	10.0	pozinkovaný bez Cr6+	180.0	110.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 180.0 Clamping thickness t_fix≤ 110.0 Označení výrobku SDP-S-10Gx180-V Balení 50
SDP-S-10Gx180-E	8530180620	10.0	nerez A4	180.0	110.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 180.0 Clamping thickness t_fix≤ 110.0 Označení výrobku SDP-S-10Gx180-E Balení 50
SDP-S-10Gx200-V	8530200420	10.0	pozinkovaný bez Cr6+	200.0	130.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 200.0 Clamping thickness t_fix≤ 130.0 Označení výrobku SDP-S-10Gx200-V Balení 50
SDP-S-10Gx220-V	8530220420	10.0	pozinkovaný bez Cr6+	220.0	150.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 220.0 Clamping thickness t_fix≤ 150.0 Označení výrobku SDP-S-10Gx220-V Balení 50
SDP-S-10Gx220-E	8530220620	10.0	nerez A4	220.0	150.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 220.0 Clamping thickness t_fix≤ 150.0 Označení výrobku SDP-S-10Gx220-E Balení 50
