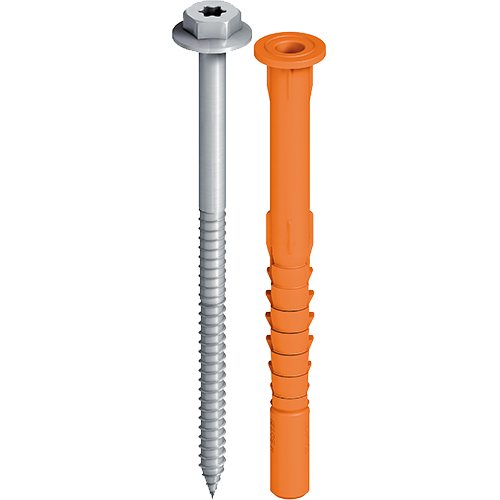

EJOT® fasádní hmoždinka SDP-KB-10G

Podrobnosti k výrobku

Oblast použití
- Pro kotvení fasádních kovových prvků do pórobetonu
Upozornění
Pro navrhování a aplikaci výrobku postupujte podle evropského technického posouzení ETA-12/0502
Vlastnosti
- Fasádní hmoždinka s dvoustupňovým šroubem
- Spolehlivé ukotvení v podkladu kombinovanou kotevní částí
- Povrchová úprava šroubu neobsahuje Cr⁶⁺
- Rychlé vrtání bez příklepu
- Identifikace podle odlišného zbarvení pouzdra hmoždinky
- Vysoké parametry i v měkkém pórobetonu
- K dispozici s ocelovým nebo nerezovým šroubem
Technické údaje

Jmenovité hodnoty
- Průměr hmoždinky: 10 mm
- Hlava / utahovací nástavec: SW13/vnitřní T40
- Hloubka otvoru ≥ t: 80 mm
- Kotevní hloubka ≥ h_v: 70 mm
Přípustné zatížení
- pórobeton P2: 0,75 kN
- pórobeton P3: 1,31 kN
- pórobeton P4: 1,87 kN
- pórobeton P6: 3,00 kN
- Dílčí součinitel bezpečnosti γ_MAAC 2,00
- Char. ohybový moment ocel: 11,5 Nm
- Char. ohybový moment nerez: 13,0 Nm

Ke stažení

Čeština

Angličtina

ETA-12/0502.pdf 1 MB
Product data sheet.pdf 325 KB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
DoP ETA-12/0502.pdf 1 MB
Assembly Instructions.pdf 1 MB

Němčina

ETA-12/0502.pdf 1 MB
Produktdatenblatt.pdf 298 KB
EPD Befestigungssysteme für VHF.pdf 2 MB
DoP ETA-12/0502.pdf 1 MB
EJOT-man-sdf-sdp-de-en-global.pdf 1 MB

Další délky na objednávku

Filtr

Selected filters

Označení výrobku	Číslo výrobku	Průměr šroubu mm	materiál	délka hmoždinky mm	Clamping thickness t_fix≤ mm	Balení
SDP-KB-10Gx80-V	8532080420	10.0	pozinkovaný bez Cr6+	80.0	10.0	100
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 80.0 Clamping thickness t_fix≤ 10.0 Označení výrobku SDP-KB-10Gx80-V Balení 100
SDP-KB-10Gx80-E	8532080620	10.0	nerez A4	80.0	10.0	100
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 80.0 Clamping thickness t_fix≤ 10.0 Označení výrobku SDP-KB-10Gx80-E Balení 100
SDP-KB-10Gx100-V	8532100420	10.0	pozinkovaný bez Cr6+	100.0	30.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 100.0 Clamping thickness t_fix≤ 30.0 Označení výrobku SDP-KB-10Gx100-V Balení 50
SDP-KB-10Gx100-E	8532100620	10.0	nerez A4	100.0	30.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 100.0 Clamping thickness t_fix≤ 30.0 Označení výrobku SDP-KB-10Gx100-E Balení 50
SDP-KB-10Gx120-V	8532120420	10.0	pozinkovaný bez Cr6+	120.0	50.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 120.0 Clamping thickness t_fix≤ 50.0 Označení výrobku SDP-KB-10Gx120-V Balení 50
SDP-KB-10Gx120-E	8532120620	10.0	nerez A4	120.0	50.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 120.0 Clamping thickness t_fix≤ 50.0 Označení výrobku SDP-KB-10Gx120-E Balení 50
SDP-KB-10Gx140-V	8532140420	10.0	pozinkovaný bez Cr6+	140.0	70.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 140.0 Clamping thickness t_fix≤ 70.0 Označení výrobku SDP-KB-10Gx140-V Balení 50
SDP-KB-10Gx140-E	8532140620	10.0	nerez A4	140.0	70.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 140.0 Clamping thickness t_fix≤ 70.0 Označení výrobku SDP-KB-10Gx140-E Balení 50
SDP-KB-10Gx160-V	8532160420	10.0	pozinkovaný bez Cr6+	160.0	90.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 160.0 Clamping thickness t_fix≤ 90.0 Označení výrobku SDP-KB-10Gx160-V Balení 50
SDP-KB-10Gx160-E	8532160620	10.0	nerez A4	160.0	90.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 160.0 Clamping thickness t_fix≤ 90.0 Označení výrobku SDP-KB-10Gx160-E Balení 50
SDP-KB-10Gx180-V	8532180420	10.0	pozinkovaný bez Cr6+	180.0	110.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 180.0 Clamping thickness t_fix≤ 110.0 Označení výrobku SDP-KB-10Gx180-V Balení 50
SDP-KB-10Gx180-E	8532180620	10.0	nerez A4	180.0	110.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 180.0 Clamping thickness t_fix≤ 110.0 Označení výrobku SDP-KB-10Gx180-E Balení 50
SDP-KB-10Gx200-V	8532200420	10.0	pozinkovaný bez Cr6+	200.0	130.0	50
Specifications Průměr šroubu 10.0 materiál pozinkovaný bez Cr6+ délka hmoždinky 200.0 Clamping thickness t_fix≤ 130.0 Označení výrobku SDP-KB-10Gx200-V Balení 50
SDP-KB-10Gx200-E	8532200620	10.0	nerez A4	200.0	130.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 200.0 Clamping thickness t_fix≤ 130.0 Označení výrobku SDP-KB-10Gx200-E Balení 50
SDP-KB-10Gx220-V	8532220420	10.0	nerez A4	220.0	150.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 220.0 Clamping thickness t_fix≤ 150.0 Označení výrobku SDP-KB-10Gx220-V Balení 50
SDP-KB-10Gx220-E	8532220620	10.0	nerez A4	220.0	150.0	50
Specifications Průměr šroubu 10.0 materiál nerez A4 délka hmoždinky 220.0 Clamping thickness t_fix≤ 150.0 Označení výrobku SDP-KB-10Gx220-E Balení 50
