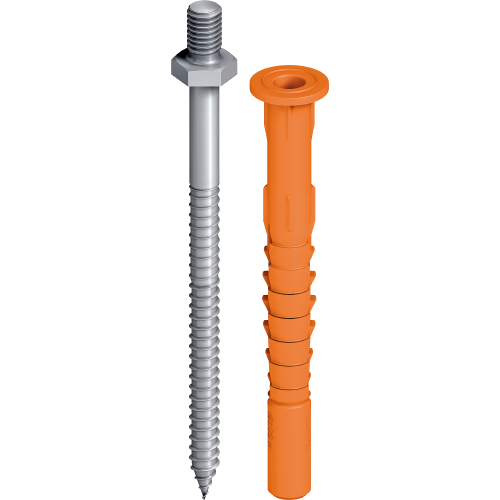

EJOT® fasádní hmoždinka SDP-KB-10G/M8

Oblast použití

• Pro upevnění tyčových fasádních podkonstrukcí odvětraných fasád
• Kotvení stropních závěsů
• Upevnění kruhových matic

Upozornění

Při navrhování a použití výrobku dbejte prosím na Evropské technické posouzení ETA-10/0305. Bližší údaje a jmenovité hodnoty a zatížení naleznete v posouzení v sekci "Ke stažení".

* Únosnost a vliv větších kotevních hloubek v děrovaných blocích nebo dutinových tvárnicích (h_nom > 70 mm) a nebo odlišných blocích (podle ETA-10/0305 z hlediska velikosti bloku, pevnosti v tlaku a tvaru otvorů) je doporučeno zjistit výtažnými zkouškami na stavbě.

Vlastnosti

• S přípojným závitem M8
• Fasádní hmoždinka s dvoustupňovým šroubem
• Spolehlivá tvarová kotevní část v podkladu s kombinovaným rozevřením
• Vysoká únosnost
• Dvojité zajištění proti pootočení pro spolehlivou montáž

Technické údaje

Jmenovité hondoty

• Průměr: 10 mm
• Utahovací drážka: SW13
• Délka připojóvacího závitu M8: 13 mm
• Hloubka otvoru ≥ t: +90 mm
• Kotevní hloubka ≥ h_v: 70 mm

Charakteristická zatížení

• Pevnost v tlaku pórobetonu [N/mm²]
  • pórobeton 2: 0,75 kN
  • pórobeton 3: 1,31 kN
  • pórobeton 4: 1,87 kN
  • pórobeton 6: 3,00 kN
• Dílčí součinitel bezpečnosti γ_MAAC: 2,00
• Charakt. ohybový moment
  • šroub z nerezu: 20,6 Nm / γ_MS 1,87
