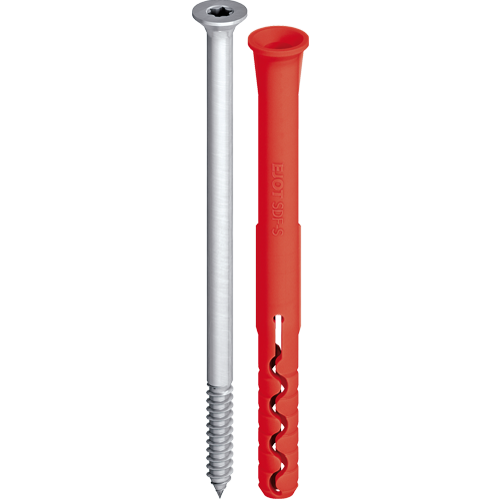

EJOT® fasádní hmoždinka SDF-S-8V

Oblast použití

• Hospodárná alternativa pro upevnění dřevěných podkonstrukcí v plném zdivu a betonu
• Pro vícenásobné upevnění nenosných systémů podle EAD 330284-00-0604

Upozornění

Při navrhovaní a aplikaci výrobku postupujte podle evropského technického posouzení ETA-15/0387.

Vlastnosti

• Zápustná hlava
• Malý průměr vrtání
• Identifikace podle odlišného zbarvení pouzdra hmoždinky

Technické údaje

Jmenovité hodnoty

• Průměr: 8,0 mm
• Utahovací drážka: vnitřní T30
• Hloubka otvoru ≥ h₁: 60 mm
• Kotevní hloubka ≥ h_nom: 50 mm

Přípustné zatížení*

• Tahové zatížení NRk,p v betonu ≥ C16/20: 1,79 kN
• Tahové zatížení NRk,p v betonu ≥ C20/25: 2,58 kN
• plné cihle Mz 28-1,8, NF 0,71 kN
• vápenopískové tvárnici KS, NF 20-2,0: 0,57 kN
• Smykové zatížení VRk,s
• hmoždinky s ocelovým šroubem: 4,24 kN
• Ohybový moment MRk,s
• hmoždinky s ocelovým šroubem: 6,56 Nm

*platí pro rozsah teplot 30-50 °C / 50-80 °C

Upozornění k použití galvanicky pozinkovaných fasádních hmoždinek (výtah z ETA-15/0387) Šroub z galvanicky pozinkované oceli může být použit také ve vnějším prostředí, když je po zabudování upevňovacího prvku hlava šroubu chráněna proti povětrnosti a hnanému dešti, takže je zabráněno vniknutí vlhkosti do pouzdra hmoždinky.Před hlavou šroubu musí být proto upevněn fasádní obklad nebo zavěšená odvětrávaná fasáda a samotná hlava šroubu musí být natřena vrstvou plastického, trvale elastického bitumenového povlaku na olejové bázi (např. pro ochranu dutin spodků osobních vozů).
