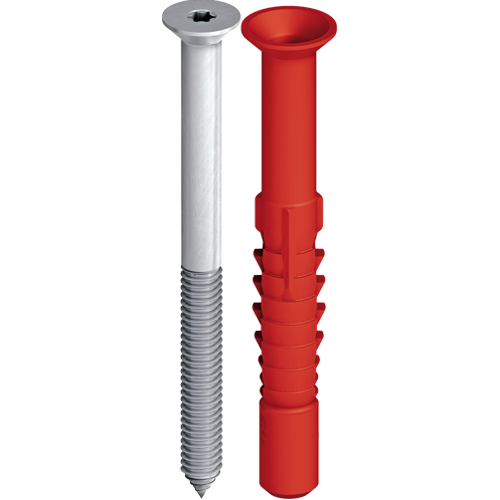

EJOT® fasádní hmoždinka SDF-S-14A

Oblast použití

• Kotvení dřevěných nebo kovových fasádních prvků
• Pro vícenásobné upevnění nenosných systémů podle EAD 330284-00-0604
• Vhodná pro upevnění bran, dveří, oken, dřevěných hranolů

Upozornění

Při navrhovaní a aplikaci výrobku postupujte podle evropského technického posouzení ETA-15/0027.

Vlastnosti

• Zápustná hlava
• Posouzená pro všechny běžné stavební materiály
• Spolehlivé kotvení v problematických stavebních materiálech díky optimalizované kotevní části
• Spolehlivé kotvení díky radiálnímu rozepření
• Povrchová úprava šroubu bez Cr6+
• Identifikace podle odlišného zbarvení pouzdra hmoždinky
• Dvojité zajištění proti pootočení pro spolehlivou montáž

Technické údaje

Jmenovité hodnoty

• Průměr: 14 mm
• Utahovací drážka: vnitřní TX40
• Hloubka otvoru ≥ t: 80 mm
• Kotevní hloubka h_v ≥: 70 mm

Přípustné zatížení

• Zatížení v tahu N_Rk,pv betonu > C12/15: 8,50 kN
• plné cihle Mz 20-1,8, NF: 5,50 kN
• vápenopískové cihle KS, 2 DF 20-2,0: 6,00 kN
• vápenopískové cihle KS, 8 DF 20-1,8: 7,00 kN
• plnému bloku V, 3 DF: 3,00 kN
• děrované cihle HLz, 2 DF 28-1,2: 2,00 kN
• děrované vápenopískové tvárnici KSL, 8 DF 16-1,4: 2,50 kN
• děrované tvárnici z lehčeného betonu Hbl, 12 DF: 2,00 kN
• pórobetonu f_CK ≥ 2 N/ mm²: 1,20 kN
• pórobetonu f_CK ≥ 4 N/ mm²: 2,50 kN
• pórobetonu f_CK ≥ 6 N/ mm²: 4,50 kN
• Smyková zatížení V_Rk,sohybový moment M_Rk,s
  • hmoždinka s ocelovým šroubem: 21,7 kN
  • hmoždinka z nerezu A4: 25,3 kN
• Ohybový moment M_Rk,s
  • hmoždinka s ocelovým šroubem: 62,5 Nm
  • hmoždinka z nerezu A4: 72,9 Nm

 * platí pro rozsah teplot 30-50 ^oC / 50-80 ^oC
