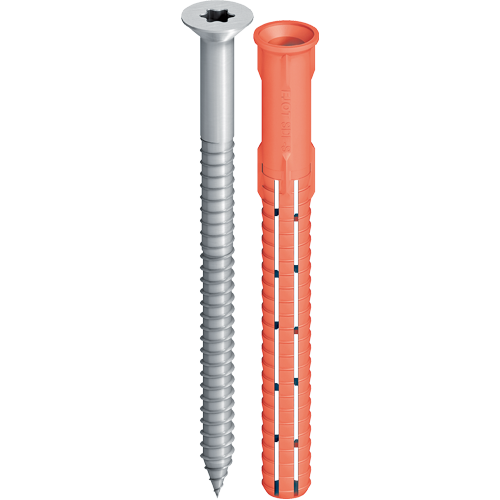

EJOT® fasádní hmoždinka SDF-S-10H

Podrobnosti k výrobku

  • Oblast použití

    • Kotvení fasádních dřevěných nebo kovových prvků
    • Pro nenosné obkladové systémy podle ETAG 020
    • Vhodná pro konstrukční upevnění bran, dveří, oken, dřevěných hranolů
    • Pro kotvení vnějších betonových desek vrstveného dílce

    Upozornění

    Při navrhovaní a aplikaci výrobku postupujte podle evropského technického posouzení ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení.

  • Vlastnosti

    • Zápustná hlava
    • Posouzená pro všechny běžné stavební materiály
    • Spolehlivé kotvení v problematických stavebních materiálech díky optimalizované kotevní části
    • Spolehlivé kotvení díky radiálnímu rozepření
    • Povrchová úprava šroubu bez Cr6+
    • Identifikace podle odlišného zbarvení pouzdra hmoždinky
    • Dvojitá ochrana proti protočení pro spolehlivou montáž
  • Technické údaje

    Jmenovité hodnoty

    • Průměr: 10 mm
    • Hloubka vrtaného otvoru h1:  ≥ 80 mm
    • Účinná kotevní hloubka v betonu hnom: ≥ 70 mm
    • Průměr vrtaného otvoru d0:  = 10 mm
    • Průchozí otvor v připojovaném dílu df:  ≤ 10,5 mm
    • Utahovací drážka: vnitřní TX40

    •

    Přípustné zatížení

    • Zatížení v tahu NRk,p v betonu C12/15
      • rozsah teplot 30 °C / 50 °C: 1,79 kN
      • rozsah teplot 50 °C / 80 °C: 1,59 kN
    • plná cihla Mz 20-1,8, NF: 1,14 kN
    • vápenopísová tvárnice KS 36, NF: 1,29 kN
    • vápenopísová tvárnice KS 20, 8 DF: 1,29 kN
    • tvárnice z lehčeného betonu V6, 2 DF: 0,57 kN
    • děrovaná cihla HLz 12-0,9, NF: 0,57 kN
    • vápenopísová děrovaná tvárnice KSL 12, 4 DF: 0,71 kN
    • děrované bloky z lehčeného betonu Hbl 10, 12 DF: 0,34 kN
    • Smyková zatíženíVRk,s
      • hmoždina s ocelovým šroubem: 7,48 kN
      • hmoždinka se šroubem z nerezu A4: 6,99 kN
    • Ohybový moment MRk,s
      • hmoždinka s ocelovým šroubem: 14,14 kN
      • hmoždinka se šroubem z nerezu A4: 13,22 kN
    • Pevnost v tlaku pórobetonu [N/mm2]: 30 - 50 °C
      • pórobeton: 4: 0,54 kN
      • pórobeton: 5: 0,71 kN
      • pórobeton: 6: 0,89 kN
      • pórobeton: 7: 0,89 kN



Další délky na objednávku.

Filtr

Selected filters

    Označení výrobku Číslo výrobku ø mm materiál délka mm Clamping thickness

    tfix≤ mm

    Balení
    SDF-S-10Hx80-V 8510080420 10.0 pozinkovaný bez Cr6+ 80.0 10.0 100

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    80.0
    Clamping thickness

    tfix

    10.0
    Označení výrobku
    SDF-S-10Hx80-V
    Balení
    100
    SDF-S-10Hx80-E 8510080620 10.0 nerez A4 80.0 10.0 100

    Specifications

    ø
    10.0
    materiál
    nerez A4
    délka
    80.0
    Clamping thickness

    tfix

    10.0
    Označení výrobku
    SDF-S-10Hx80-E
    Balení
    100
    SDF-S-10Hx100-V 8510100420 10.0 pozinkovaný bez Cr6+ 100.0 30.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    100.0
    Clamping thickness

    tfix

    30.0
    Označení výrobku
    SDF-S-10Hx100-V
    Balení
    50
    SDF-S-10Hx100-E 8510100620 10.0 nerez A4 100.0 30.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A4
    délka
    100.0
    Clamping thickness

    tfix

    30.0
    Označení výrobku
    SDF-S-10Hx100-E
    Balení
    50
    SDF-S-10Hx120-V 8510120420 10.0 pozinkovaný bez Cr6+ 120.0 50.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    120.0
    Clamping thickness

    tfix

    50.0
    Označení výrobku
    SDF-S-10Hx120-V
    Balení
    50
    SDF-S-10Hx120-E 8510120620 10.0 nerez A4 120.0 50.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A4
    délka
    120.0
    Clamping thickness

    tfix

    50.0
    Označení výrobku
    SDF-S-10Hx120-E
    Balení
    50
    SDF-S-10Hx140-V 8510140420 10.0 pozinkovaný bez Cr6+ 140.0 70.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    140.0
    Clamping thickness

    tfix

    70.0
    Označení výrobku
    SDF-S-10Hx140-V
    Balení
    50
    SDF-S-10Hx140-E 8510140620 10.0 nerez A4 140.0 70.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A4
    délka
    140.0
    Clamping thickness

    tfix

    70.0
    Označení výrobku
    SDF-S-10Hx140-E
    Balení
    50
    SDF-S-10Hx160-V 8510160420 10.0 pozinkovaný bez Cr6+ 160.0 90.0 50

    Specifications

    ø
    10.0
    materiál
    pozinkovaný bez Cr6+
    délka
    160.0
    Clamping thickness

    tfix

    90.0
    Označení výrobku
    SDF-S-10Hx160-V
    Balení
    50
    SDF-S-10Hx160-E 8510160620 10.0 nerez A4 160.0 90.0 50

    Specifications

    ø
    10.0
    materiál
    nerez A4
    délka
    160.0
    Clamping thickness

    tfix

    90.0
    Označení výrobku
    SDF-S-10Hx160-E
    Balení
    50
