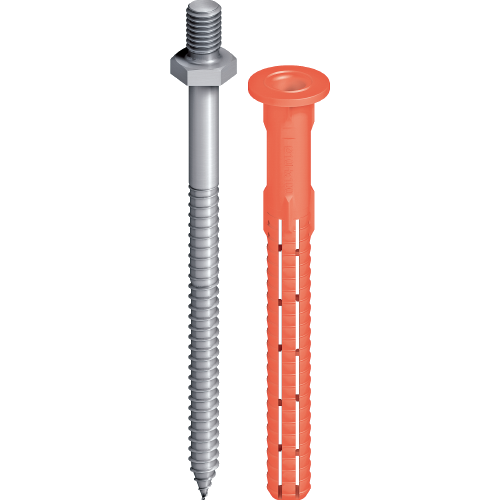

EJOT® fasádní hmoždinka SDF-KB-10H/M8

Oblast použití

• Pro upevnění tyčových fasádních podkonstrukcí odvětraných fasád
• Kotvení stropních závěsů
• Upevnění kruhových matic

Upozornění

Při navrhování a použití výrobku dbejte prosím na Evropské technické posouzení ETA-10/0305. Bližší údaje a jmenovité hodnoty a zatížení naleznete v posouzení v sekci "Ke stažení".

* Únosnost a vliv větších kotevních hloubek v děrovaných blocích nebo dutinových tvárnicích(h_nom > 70 mm) a nebo odlišných blocích (podle ETA-10/0305 z hlediska velikosti bloku, pevnosti v tlaku a tvaru otvorů) je doporučeno zjistit výtažnými zkouškami na stavbě.

Vlastnosti

• S přípojným závitem M8
• Schválení pro všechny běžné stavební materiály
• Spolehlivé kotvení v problematických stavebních materiálech díky optimalizované rozpěrné části
• Spolehlivé kotvení díky radiálnímu rozepření
• I dentifikace podle odlišného zbarvení pouzdra hmoždinky
• Dvojité zajištění proti pootočení pro spolehlivou montáž

Technické údaje

Jmenovité hodnoty

• Průměr: 10 mm
• Hloubka otvoru_^: ≥ 90 mm
• Účinná kotevní hloubka h_nom:≥ 70 mm
• Průměr otvoru d₀: 10 mm
• Průchozí otvor v připojovaném dílci d_f: ≤ 10,5 mm
• Hlva šroubu: SW13
• Délka připojovacího závitu M8: 13 mm

Charakteristická zatížení

• Tahové zatížení N_Rk,p v betonu C12/15
  • Rozsah teplot 30 °C / 50 °C: 4,50 kN
  • Rozsah teplot 50 °C / 80 °C: 4,00 kN
• Plná cihla Mz 20-1,8, NF: 4,00 kN
• Vápenopísková cihla KS 36, NF: 4,50 kN
• Vápenopísková cihla KS 20, 8 DF: 4,50 kN
• Plný blok z lehčeného betonu V6, 2 DF: 4,50 kN
• Děrovaná cihla HLz 12-0,9, NF: 2,00 kN
• Děrovaná vápenopísková cihla 12,4 DF: 2,50 kN
• Děrovaná cihla z vápenobetonu Hbl 10, 12 DF: 1,20 kN
• Smykové zatížení V_Rk,s
  • Hmoždinka se šroubem z nerezu A4: 10,91 kN
• Ohybový moment M_Rk,s
  • Hmoždinka se šroubem z nerezu A4: 20,62 kN
• Pevnost v tlaku pórobetonu [N/mm²]: 30 - 50 °C
  • Pórobeton 4: 1,5 kN
  • Pórobeton 5: 2,0 kN
  • Pórobeton 6: 2,5 kN
  • Pórobeton 7: 2,5 kN
• Dílčí součinitel bezpečnosti γ_MAAC: 2,0
