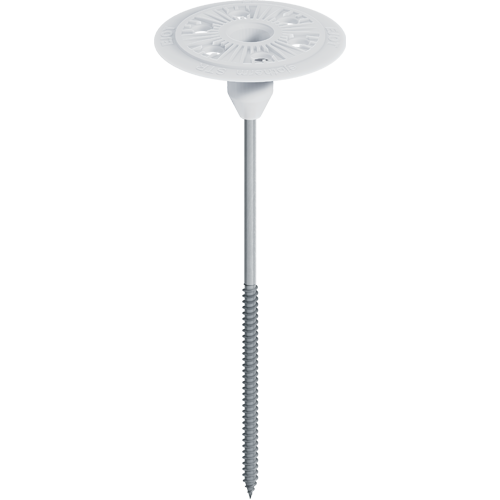

ejotherm® STR H

Podrobnosti k výrobku

  • Oblast použití

    Šroubovací držák izolace pro zapuštěné a povrchové upevnění
    zateplovacích systémů na dřevěné a kovové podklady



    • Pro dřevěné podklady a kovové plechy do 0,75 mm
    • Pro všechny izolanty
    • pro zápustnou a povrchovou montáž
    • Pro homogenní a hladké povrchy
  • Vlastnosti

    • Šroubovací držák izolace se skládá z pozinkovaného šroubu, příslušného plastového talíře a uzavírací zátky z EPS
    • EJOT STR-Princip ze zátkou ejotherm STR pro homogenní povrchy a rovnoměrné nanesení omítky – jednoduše a rychle bez nečistot z frézování
    • Bez nutnosti předvrtání
    • Alternativně montovaný povrchově s malou zátku ejotherm STR
    • Trvalý přítlak
    • Předmontovaný šroub pro rychlou montáž
    • 100% kontrola montáže: zapuštění talíře signalizuje bezpečné upevnění
  • Technické údaje

    Jmenovité hodnoty:





    • Průměr šroubu: 6 mm

    • Průměr talíře: 60 mm

    • Hloubka zašroubování: 30 - 40 mm

    • Utahovací drážka: TORX T25

    • Bodový součinitel prostupu tepla χ:

      zapuštěné zabudování v dřevěných podkladech: 0,001 W/K

      povrchové zabudování v dřevěných podkladech: 0,002 W/K



    Návrhové odolnosti:






    • dřevoštěpková deska OSB (tloušťka ≥ 15,0 mm): 0,30 kN

    • sádrovláknitá deska (tloušťka ≥ 12,5 mm): 0,25 kN

    • sádrokartonová deska (tloušťka ≥ 15,0 mm): 0,15 kN

    • cementovláknitá deska (tloušťka ≥ 12,0 mm): 0,40 kN

    • smrkový masiv (tloušťka ≥ 22,5 mm): 0,50 kN



    Návrhové odolnosti jsou stanovené podle ČSN 73 2902 s hodnotou součinitele bezpečnosti 1,8.

Upozornění: Výrobky ETICS jsou k dispozici pouze u výrobců zateplovacích systémů

Filtr

Selected filters

    Označení výrobku Číslo výrobku průměr talíře mm délka mm způsob montáže zatloukací hmoždinka Balení
    ejotherm STR H 080 8711080400 60.0 80.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    80.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 080
    Balení
    100
    ejotherm STR H 100 8711100400 60.0 100.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    100.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 100
    Balení
    100
    ejotherm STR H 120 8711120400 60.0 120.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    120.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 120
    Balení
    100
    ejotherm STR H 140 8711140400 60.0 140.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    140.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 140
    Balení
    100
    ejotherm STR H 160 8711160400 60.0 160.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    160.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 160
    Balení
    100
    ejotherm STR H 180 8711180400 60.0 180.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    180.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 180
    Balení
    100
    ejotherm STR H 200 8711200400 60.0 200.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    200.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 200
    Balení
    100
    ejotherm STR H 220 8711220400 60.0 220.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    220.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 220
    Balení
    100
    ejotherm STR H 240 8711240400 60.0 240.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    240.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 240
    Balení
    100
    ejotherm STR H 260 8711260400 60.0 260.0 zápustná a povrchová montáž šroubovací hmoždinka 100

    Specifications

    průměr talíře
    60.0
    délka
    260.0
    způsob montáže
    zápustná a povrchová montáž
    zatloukací hmoždinka
    šroubovací hmoždinka
    Označení výrobku
    ejotherm STR H 260
    Balení
    100
