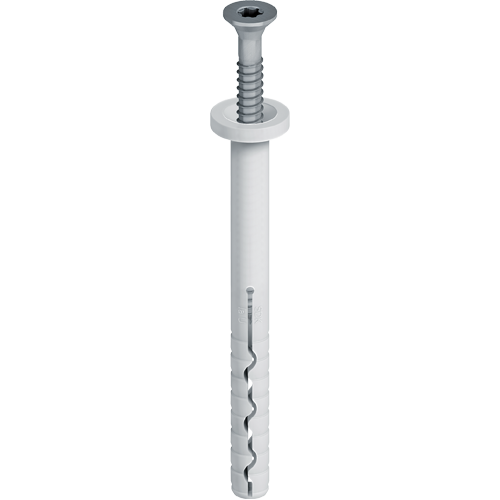

ejotherm® SDK U

Oblast použití

Hmoždinka pro montážní profily

• Pro upevnění montážních profilů a soklových lišt
• Pro všechny kategotie podkladu (A, B, C, D, E)

Vlastnosti

• Krátká kotevní hloubka
• Vysoká zatížení pro spolehlivé upevnění
• Výhodná spotřeba hmoždinek
• Šroub předmontovaný pro rychlou montáž
• Pro vyrovnání nerovností fasády použijte vyrovnávací podložky AS

Technické údaje

• Průměr hmoždinky: 8 mm
• Průměr límce: 16 mm
• Hloubka otvoru h₁ ≥: 35 mm (75 mm)
• Kotevní hloubka h_ef≥:  25mm (65 mm)
• Utahovací drážka: TX30
• Kategorie podkladu podle ETA: A, B, C, D, E
• Evropské technické posouzení: ETA-04/0023

Hodnoty v závorkách: Upevnění do pórobetonu (Kategorie podkladu E)

Charakteristická zatížení:

Kategorie podkladu A:

• Beton ≥ C 12/15 podle EN 206-1: 1,5 kN
• Beton ≥ C 16/20 - C 50/60 podle EN 206-1: 1,5 kN
• Tenké betonové desky C16/20 - C50/60: 1,5 kN

Kategorie podkladu B:

• Zdící cihly (≥ 12) podle DIN 105: 1,5 kN
• Vápenopískové tvárnice (≥ 12) podle DIN EN 106: 1,5 kN
• Plné bloky z lehčeného betonu podle DIN 18152: 0,6 kN

Kategorie podkladu C:

• Dutinové cihly podle DIN 105: 1,2 kN
• Dutinové cihly referenční bloky podle ÖNORM B 6124: 0,75 kN
• Dutinové vápenopískové tvárnice (≥ 6) podle DIN EN 106: 1,5 kN
• Dutinové bloky z lehčeného betonu podle DIN 18151: 0,6 kN

Kategorie podkladu D:

• Mezerovitý lehčený beton (LAC): 0,9 kN

Kategorie podkladu E:

• Pórobeton P2 - P7: 0,75 kN

U návrhových zatížení je třeba zohlednit národní dílčí součinitele bezpečnosti. Viz posouzení.
