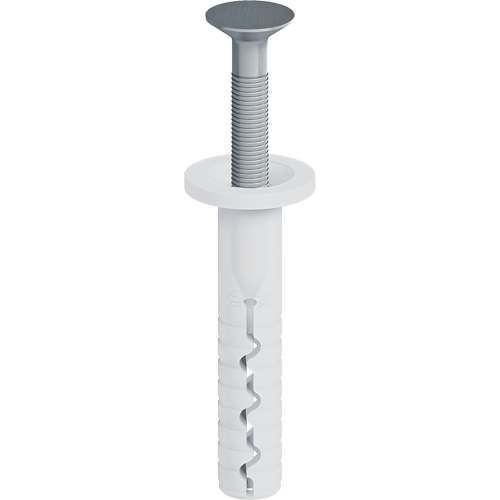

ejotherm® NK U

Oblast použití

Zatloukací hmoždinka pro  systémy s montážními profily

• Pro upevnění montážních profilů a zakládacích lišt
• Pro beton, plné a dutinové stavební materiály
• S evropským technickým posouzením (ETA)

Vlastnosti

• Krátká kotevní hloubka
• Vysoká zatížení pro spolehlivé upevnění
• Montáž bez speciálního nářadí
• Předmontovaný trn pro rychlou montáž
• Pro vyrovnání nerovností fasády použijte vyrovnávací podložky AS

Technické údaje

• Průměr hmoždinky: 8 mm
• Průměr límce: 16 mm
• Hloubka otvoru h₁ ≥: 35 mm
• Kotevní hloubka h_ef≥:  25mm
• Kategorie podkladu podle ETA: A, B, C
• Evropské technické posouzení: ETA-05/0009

Charakteristická zatížení:
Kategorie podkladu A:

• Beton ≥ C 12/15 podle EN 206-1: 1,2 kN
• Beton ≥ C 16/20 - C 50/60 podle EN 206-1: 1,2 kN

Kategorie podkladu B:

• Zdící cihly (≥ 12) podle DIN 105: 1,5 kN
• Vápenopískové tvárnice (≥ 12) podle DIN EN 106: 1,5 kN
• Plné bloky z lehčeného betonu podle DIN 18152: 0,5 kN

Třída podkladu C:

• Dutinové cihly podle DIN 105: 0,9 kN
• Dutinové vápenopískové tvárnice (≥ 6) podle DIN EN 106: 1,5 kN
• Dutinové bloky z lehčeného betonu podle DIN 18151: 0,5 kN

U návrhových zatížení je třeba zohlednit národní dílčí součinitele bezpečnosti. Viz posouzení.
