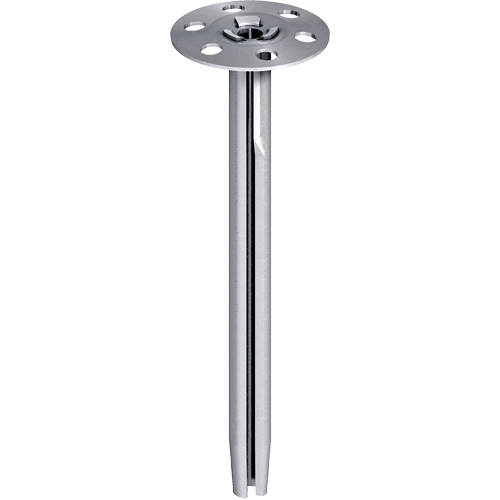

EJOT® Kovový držák izolace DMH

Podrobnosti k výrobku

  • Oblast použití

    • Pro upevnění tvrdých tepelných izolantů ve spojení s kovovým izolačním talířem EJOT® DMT, také pro upevnění měkkých tepelných izolantů
    • Pro upevnění tepelných izolantů při zvýšených požadavcích na požární odolnost (zateplení stropů sklepů, zateplení únikových cest)

    UPOZORNĚNÍ
    držáky izolací EJOT® DH se používají pro upevnění měkkých a tvrdých tepelných izolantů v zavěšených odvětrávaných fasádách. Je nutné dbát, aby průměr držáku izolace měl u měkkých izolantů např. u kamenné nebo minerální vlny minimálně 80 mm.

  • Vlastnosti

    • Jednoduchá montáž zatlučením, samorozpínací
    • U pórobetonu není nutné předvrtání
    • Požární klasifikace A1: Nehořlavý podle DIN EN 13501-1:2010-01 (Zkušební protokol PZ 3.1/17-226-1)
  • Technické údaje

    Jmenovité hodnoty


    • Průměr vrtaného otvoru: 8 mm
    • Hloubka vrtaného otvoru ≥ t: 60 mm
    • Kotevní hloubka hv: 40 mm
    • Průměr talíře držáku: 35 mm
    • Osová vzdálenost a ≥: 160 mm
    • Vzdálenost od okraje ar≥: 80 mm

    Charakteristická zatížení

    Doporučené zatížení v tahu Frec

    • Beton ≥ B25: 0,20 kN
    • Vápenopísková tvárnice: 0,20 kN
    • Plná cihla: 0,20 kN
    • Děrovaná cihla: 0,05 kN
    • Děrovaná vápenopísková tvárnice: 0,05 kN

    Doporučená zatížení ve smyku Frec

    • Beton ≥ B25: 0,25 kN
    • Vápenopísková tvárnice: 0,25 kN
    • Plná cihla: 0,25 kN
    • Děrovaná cihla: 0,10 kN
    • Děrovaná vápenopísková tvárnice: 0,15 kN

Filtr

Selected filters

    Označení výrobku Číslo výrobku ø mm materiál tloutka izolace mm délka hmoždinky mm Balení
    DMH-8x80-E 9700030302 8.0 nerez 1.0 - 30.0 80.0 250

    Specifications

    ø
    8.0
    materiál
    nerez
    tloutka izolace
    1.0 - 30.0
    délka hmoždinky
    80.0
    Označení výrobku
    DMH-8x80-E
    Balení
    250
    DMH-8x110-V 9700030602 8.0 Carbon steel, aluzinc coated 30.0 - 60.0 110.0 250

    Specifications

    ø
    8.0
    materiál
    Carbon steel, aluzinc coated
    tloutka izolace
    30.0 - 60.0
    délka hmoždinky
    110.0
    Označení výrobku
    DMH-8x110-V
    Balení
    250
    DMH-8x110-E 9700033603 8.0 nerez 30.0 - 60.0 110.0 250

    Specifications

    ø
    8.0
    materiál
    nerez
    tloutka izolace
    30.0 - 60.0
    délka hmoždinky
    110.0
    Označení výrobku
    DMH-8x110-E
    Balení
    250
    DMH-8x140-V 9700030603 8.0 Carbon steel, aluzinc coated 60.0 - 90.0 140.0 250

    Specifications

    ø
    8.0
    materiál
    Carbon steel, aluzinc coated
    tloutka izolace
    60.0 - 90.0
    délka hmoždinky
    140.0
    Označení výrobku
    DMH-8x140-V
    Balení
    250
    DMH-8x140-E 9700036904 8.0 nerez 60.0 - 90.0 140.0 250

    Specifications

    ø
    8.0
    materiál
    nerez
    tloutka izolace
    60.0 - 90.0
    délka hmoždinky
    140.0
    Označení výrobku
    DMH-8x140-E
    Balení
    250
    DMH-8x170-V 9700030912 8.0 Carbon steel, aluzinc coated 90.0 - 120.0 170.0 250

    Specifications

    ø
    8.0
    materiál
    Carbon steel, aluzinc coated
    tloutka izolace
    90.0 - 120.0
    délka hmoždinky
    170.0
    Označení výrobku
    DMH-8x170-V
    Balení
    250
    DMH-8x170-E 9700035912 8.0 nerez 90.0 - 120.0 170.0 250

    Specifications

    ø
    8.0
    materiál
    nerez
    tloutka izolace
    90.0 - 120.0
    délka hmoždinky
    170.0
    Označení výrobku
    DMH-8x170-E
    Balení
    250
    DMH-8x200-V 9700031215 8.0 Carbon steel, aluzinc coated 160.0 200.0 250

    Specifications

    ø
    8.0
    materiál
    Carbon steel, aluzinc coated
    tloutka izolace
    160.0
    délka hmoždinky
    200.0
    Označení výrobku
    DMH-8x200-V
    Balení
    250
    DMH-8x250-V 9700031520 8.0 Carbon steel, aluzinc coated 150.0 - 200.0 250.0 250

    Specifications

    ø
    8.0
    materiál
    Carbon steel, aluzinc coated
    tloutka izolace
    150.0 - 200.0
    délka hmoždinky
    250.0
    Označení výrobku
    DMH-8x250-V
    Balení
    250
    DMH-8x250-E 9700035520 8.0 nerez 150.0 - 200.0 250.0 250

    Specifications

    ø
    8.0
    materiál
    nerez
    tloutka izolace
    150.0 - 200.0
    délka hmoždinky
    250.0
    Označení výrobku
    DMH-8x250-E
    Balení
    250
