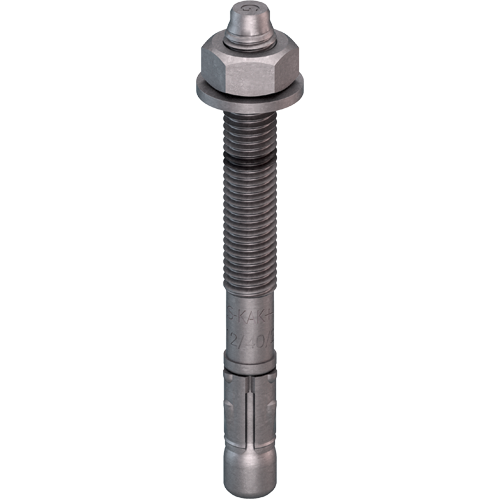

EJOT® Čepová kotva BA-F Plus

Podrobnosti k výrobku

  • Oblast použití

    • Pro kotvení v betonu bez trhlin a s trhlinami ≥ C20/25
    • Také vhodná pro přírodní kámen
    • Suché vnitřní prostory
    • Pro kotvení středně těžkých až těžkých upevnění jako podpěr, kovových a dřevěných konstrukcí
    • Pro předsazenou, průvlačnou a odsazenou montáž

  • Vlastnosti

    • Ocel žárově zinkovaná
    • Posouzení pro beton, Option 1
    • Třídy požární odolnosti F30, F60, F90, F120
    • Pro zvýšenou odolnost proti korozi

    UpozorněníJmenovité hodnoty platí pro pevnost betonu v tlaku C20/25. Posouzení zatížení kotvy pro osový tah v betonu s trhlinami.

  • Benefits

    • Zcela nová konstrukce
    • M10 aM12 se 2 různými kotevními hloubkami M10: 40 mm a 60 mm M12: 50 mm a 70 mm
    • Barevné označení kotevní hloubky na závitu
    • Vyražení délky kotvy na hlavě
    • M8 a M10: Montáž možná v menších tloušťkách betonových desek M8:   80 mm  místo 100 mm M10: 100 mm místo 120 mm
    • o 30 – 50% méně otáček pro dosažení utahovacího momentu

Filtr

Selected filters

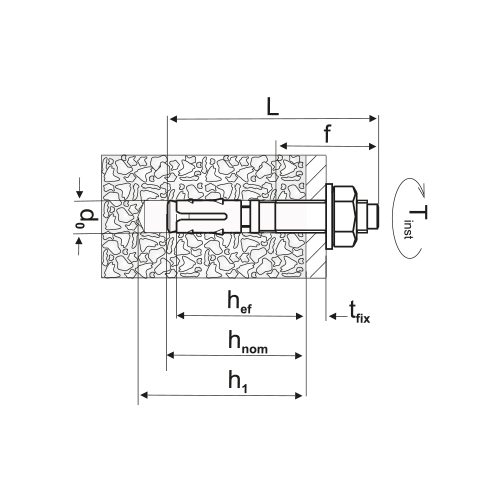

    Označení výrobku Číslo výrobku ø mm délka mm Clamping thickness

    tfix≤ mm

    hloubka vrtaného otvoru mm Balení
    BA-F Plus 8/30 9650003312 8.0 95.0 30.0 60.0 50

    Specifications

    ø
    8.0
    délka
    95.0
    Clamping thickness

    tfix

    30.0
    hloubka vrtaného otvoru
    60.0
    kotevní­
    48.0
    Označení výrobku
    BA-F Plus 8/30
    Balení
    50
    BA-F Plus 10/10/- 9650003323 10.0 72.0 10.0 55.0 25

    Specifications

    ø
    10.0
    délka
    72.0
    Clamping thickness

    tfix

    10.0
    hloubka vrtaného otvoru
    55.0
    kotevní­
    40.0
    Označení výrobku
    BA-F Plus 10/10/-
    Balení
    25
    BA-F Plus 10/30/10 9650003325 10.0 92.0 30.0 55.0 25

    Specifications

    ø
    10.0
    délka
    92.0
    Clamping thickness

    tfix

    30.0
    hloubka vrtaného otvoru
    55.0
    kotevní­
    40.0
    Označení výrobku
    BA-F Plus 10/30/10
    Balení
    25
    BA-F Plus 10/40/20 9650003326 10.0 102.0 40.0 55.0 25

    Specifications

    ø
    10.0
    délka
    102.0
    Clamping thickness

    tfix

    40.0
    hloubka vrtaného otvoru
    55.0
    kotevní­
    40.0
    Označení výrobku
    BA-F Plus 10/40/20
    Balení
    25
    BA-F Plus 10/50/30 9650003327 10.0 112.0 50.0 55.0 25

    Specifications

    ø
    10.0
    délka
    112.0
    Clamping thickness

    tfix

    50.0
    hloubka vrtaného otvoru
    55.0
    kotevní­
    40.0
    Označení výrobku
    BA-F Plus 10/50/30
    Balení
    25
    BA-F Plus 12/10/- 9650003338 12.0 88.0 10.0 70.0 20

    Specifications

    ø
    12.0
    délka
    88.0
    Clamping thickness

    tfix

    10.0
    hloubka vrtaného otvoru
    70.0
    kotevní­
    50.0
    Označení výrobku
    BA-F Plus 12/10/-
    Balení
    20
    BA-F Plus 12/25/5 9650003340 12.0 103.0 25.0 70.0 20

    Specifications

    ø
    12.0
    délka
    103.0
    Clamping thickness

    tfix

    25.0
    hloubka vrtaného otvoru
    70.0
    kotevní­
    50.0
    Označení výrobku
    BA-F Plus 12/25/5
    Balení
    20
    BA-F Plus 12/40/20 9650003342 12.0 118.0 40.0 70.0 20

    Specifications

    ø
    12.0
    délka
    118.0
    Clamping thickness

    tfix

    40.0
    hloubka vrtaného otvoru
    70.0
    kotevní­
    50.0
    Označení výrobku
    BA-F Plus 12/40/20
    Balení
    20
    BA-F Plus 12/50/30 9650003343 12.0 128.0 50.0 70.0 20

    Specifications

    ø
    12.0
    délka
    128.0
    Clamping thickness

    tfix

    50.0
    hloubka vrtaného otvoru
    70.0
    kotevní­
    50.0
    Označení výrobku
    BA-F Plus 12/50/30
    Balení
    20
    BA-F PLUS 16/5 9650003357 16.0 123.0 5.0 110.0 10

    Specifications

    ø
    16.0
    délka
    123.0
    Clamping thickness

    tfix

    5.0
    hloubka vrtaného otvoru
    110.0
    kotevní­
    85.0
    Označení výrobku
    BA-F PLUS 16/5
    Balení
    10
