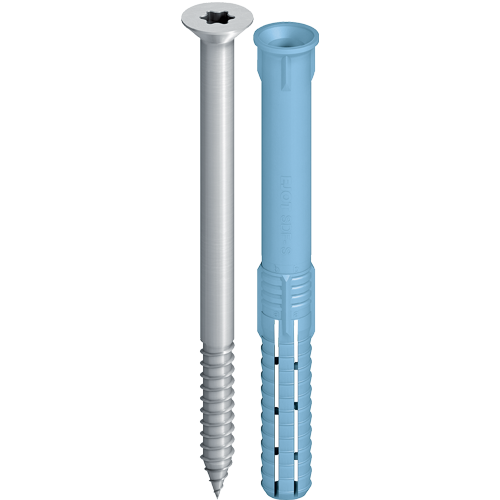

EJOT® fasádní hmoždinka SDF-S-10V

Podrobnosti k výrobku

  • Oblast použití

    • Kotvení fasádních dřevěných nebo kovových prvků
    • Pro vícenásobné upevnění nenosných systémů podle ETAG 020
    • Vhodná pro upevnění bran, dveří, oken, dřevěných hranolů

    •
    •
    •

    UpozorněníPři navrhovaní a aplikaci výrobku postupujte podle evropskéhotechnického posouzení ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení.

    PODKLADY PRO KOTVENÍ

    Posouzená pro:

    • beton
    • plná cihla
    • vápenopísková tvárnice
    • plný blok z lehčeného betonu

    Vhodná pro:

    • přírodní kámen s hutnou strukturou
    • sádrové desky



  • Vlastnosti

    • Zápustná hlava
    • Hmoždinka s kotevní hloubkou v betonu od 40 mm
    • K dispozici 2 kotevní hloubky (kotvení ve zdivu 50 mm)
    • Krátká rozpěrná zóna = krátká doba montáže
    • Optimální působení sil díky radiální rozpěrné části
    • Vysoké ohybové momenty
    • Povrchová úprava šroubu bez Cr6+
    • Identifikace podle odlišného zbarvení pouzdra hmoždinky
    • Dvojité zajištění proti protočení pro spolehlivou montáž

  • Technické údaje

    Jmenovité hodnoty


    • Průměr: 10 mm
    • Hloubka otvoru v betonu h1,1: ≥ 50 mm
    • Účinná kotevní hloubka v betonu hnom,1: ≥ 40 mm
    • Hloubka otvoru ve zdivu h1,2: ≥ 60 mm
    • Účinná kotevní hloubka ve zdivu hnom,2: ≥ 50 mm
    • Průměr otvoru d0: 10 mm
    • Průchozí otvor v připojovaném dílu df ≤ 10,5 mm
    • utahovací drážka: vnitřní T40

    Charakteristická zatížení

    • Zatížení v tahu NRk,p v betonu C12/15

      • rozsah teplot 30 °C / 50 °C: 4,50 kN

      • rozsah teplot 50 °C / 80 °C: 4,00 kN


    • FRk plné cihly Mz 20-1,8, NF: 2,50 kN
    • FRk vápenopískové tvárnice KS 36, NF: 4,00 kN
    • FRk vápenopískové tvárnice KS 20, 8 DF: 4,50 kN
    • Zatížení ve smyku VRk,s v betonu C12/15 při hnom,1 = 40 mm

      • hmoždinka s ocelovým šroubem: 7,93 kN


    • Zatížení ve smyku VRk,s při hnom,2 = 50 mm

      • hmoždinka s ocelovým šroubem: 11,09 kN


    • Moment v ohybu MRk,s při hnom,1 =40 mm

      • hmoždinka s ocelovým šroubem 13,80 kN


    • Moment v ohybu MRk,s při hnom,2 =50 mm

      • hmoždinka s ocelovým šroubem 23,01 Nm



    UpozorněníPři navrhovaní a aplikaci výrobku postupujte podle evropskéhotechnického posouzení ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení.

Filtr

Selected filters

    Označení výrobku Číslo výrobku ø mm materiál délka mm upevňovaná tloušťka (beton) B &ge mm upevňovaná tloušťka (zdivo) B &ge mm Balení
    SDF-S-10Vx50-V 8580050450 10.0 ocel zušlechtěná, pozinkovaná 50.0 10.0 0.0 100

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    50.0
    upevňovaná tloušťka (beton) B &ge
    10.0
    upevňovaná tloušťka (zdivo) B &ge
    0.0
    Označení výrobku
    SDF-S-10Vx50-V
    Balení
    100
    SDF-S-10Vx60-V 8580060450 10.0 ocel zušlechtěná, pozinkovaná 60.0 20.0 10.0 100

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    60.0
    upevňovaná tloušťka (beton) B &ge
    20.0
    upevňovaná tloušťka (zdivo) B &ge
    10.0
    Označení výrobku
    SDF-S-10Vx60-V
    Balení
    100
    SDF-S-10Vx70-V 8580070450 10.0 ocel zušlechtěná, pozinkovaná 70.0 30.0 20.0 100

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    70.0
    upevňovaná tloušťka (beton) B &ge
    30.0
    upevňovaná tloušťka (zdivo) B &ge
    20.0
    Označení výrobku
    SDF-S-10Vx70-V
    Balení
    100
    SDF-S-10Vx80-V 8580080450 10.0 ocel zušlechtěná, pozinkovaná 80.0 40.0 30.0 100

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    80.0
    upevňovaná tloušťka (beton) B &ge
    40.0
    upevňovaná tloušťka (zdivo) B &ge
    30.0
    Označení výrobku
    SDF-S-10Vx80-V
    Balení
    100
    SDF-S-10Vx100-V 8580100450 10.0 ocel zušlechtěná, pozinkovaná 100.0 60.0 50.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    100.0
    upevňovaná tloušťka (beton) B &ge
    60.0
    upevňovaná tloušťka (zdivo) B &ge
    50.0
    Označení výrobku
    SDF-S-10Vx100-V
    Balení
    50
    SDF-S-10Vx120-V 8580120450 10.0 ocel zušlechtěná, pozinkovaná 120.0 80.0 70.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    120.0
    upevňovaná tloušťka (beton) B &ge
    80.0
    upevňovaná tloušťka (zdivo) B &ge
    70.0
    Označení výrobku
    SDF-S-10Vx120-V
    Balení
    50
    SDF-S-10Vx140-V 8580140450 10.0 ocel zušlechtěná, pozinkovaná 140.0 100.0 90.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    140.0
    upevňovaná tloušťka (beton) B &ge
    100.0
    upevňovaná tloušťka (zdivo) B &ge
    90.0
    Označení výrobku
    SDF-S-10Vx140-V
    Balení
    50
    SDF-S-10Vx160-V 8580160450 10.0 ocel zušlechtěná, pozinkovaná 160.0 120.0 110.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    160.0
    upevňovaná tloušťka (beton) B &ge
    120.0
    upevňovaná tloušťka (zdivo) B &ge
    110.0
    Označení výrobku
    SDF-S-10Vx160-V
    Balení
    50
    SDF-S-10Vx180-V 8580180450 10.0 ocel zušlechtěná, pozinkovaná 180.0 140.0 130.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    180.0
    upevňovaná tloušťka (beton) B &ge
    140.0
    upevňovaná tloušťka (zdivo) B &ge
    130.0
    Označení výrobku
    SDF-S-10Vx180-V
    Balení
    50
    SDF-S-10Vx200-V 8580200450 10.0 ocel zušlechtěná, pozinkovaná 200.0 160.0 150.0 50

    Specifications

    ø
    10.0
    materiál
    ocel zušlechtěná, pozinkovaná
    délka
    200.0
    upevňovaná tloušťka (beton) B &ge
    160.0
    upevňovaná tloušťka (zdivo) B &ge
    150.0
    Označení výrobku
    SDF-S-10Vx200-V
    Balení
    50
