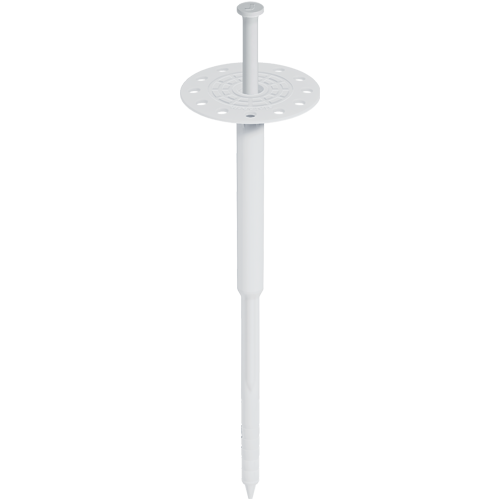

EJOT® H1 eco

Oblast použití

Univerzální zatloukací hmoždinka

• Posouzená do všech tříd stavebních materiálů (A, B, C, D, E)
• Pro všechny izolanty
• Pro povrchovou montáž
• S evropským technickým posouzením (ETA)

Vlastnosti

• Schváleno do všech tříd stavebních materiálů (A, B, C, D, E)
• Stabilní ocelový trn (odolný proti ohnutí)
• Optimalizovaná tuhost talířku
• Plastový montážní prvek pro redukci tepelných mostů 0,001 W/K)
• Použitelná s širokým talířkem
• Krátká kotevní hloubka, minimální hloubka vrtaného otvoru
• Optimalizované výtažné síly pro spolehlivou montáž
• Výhodná spotřeba hmoždinek
• Předmontovaný trn pro rychlou montáž

Technické údaje

Jmenovité hodnoty:


• Průměr hmoždinky: 8 mm
• Průměr talíře: 60 mm
• Hloubka vrtaného otvoru h₁:  ≥ 35 mm
• Kotevní hloubka h_ef≥: 25 mm
• Bodový součinitel prostupu tepla χ: 0,001 W/K
• Kategorie použití ETA: A, B, C, D, E
• Evropské technické posouzení: ETA-11/0192


•

Charakteristická zatížení:


Třída stavebních materiálů A:

• beton ≥ C 12/15 podle EN 206-1: 0,9 kN
• beton ≥ C 16/20 - C50/60 podle EN 206-1: 0,9 kN

Třída stavebních materiálů B:

• plná cihla podle EN 771-1: 0,9 kN
• vápenopísková tvárnice podle EN 771-2: 0,9 kN

Třída stavebních materiálů C:

• děrovaná cihla podle EN 771-1, hustota ≥ 1,2 kg/dm³: 0,75 kN
• děrovaná cihla podle EN 771-1, hustota ≥ 0,9 kg/dm³: 0,6 kN
• vápenopísková děrovaná tvárnice podle EN 106: 0,9 kN

Pro výpočet návrhové odolnosti hmoždinky použijte odpovídající součitel bezpečnosti podle ČSN 73 2902. Věnujte prosím pozornost posouzení.
